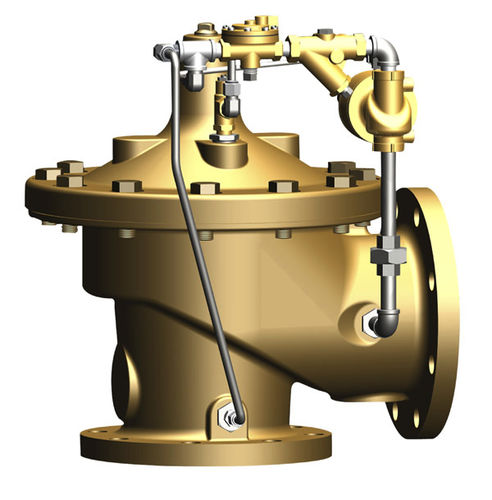

Válvula de alívio de ação indireta 50-20

válvula de alívio de ação indireta
válvula de alívio de ação indireta
Guardar nos favoritos
Comparar


Características

Outras características
de ação indireta
Pressão de regulação

MÁX: 300 psi

MÍN: 20 psi

DN

MÁX: 16 in

MÍN: 1,5 in

Fluxo

MÁX: 85.000 us gal/min
(321.760 l/min)

MÍN: 55 us gal/min
(208,2 l/min)

Descrição

- Abertura Rápida para Manter a Pressão da Linha Estável - Acomoda uma ampla gama de taxas de fluxo - Encerra Gradualmente para Operação Livre de Surtos - Ajustes de Pressão Ajustáveis, Não Afectados por Pressão na Descarga da Válvula A Válvula de Alívio de Pressão de Serviço Cla-Val Modelo 50-20 é projetada especificamente para aliviar automaticamente o excesso de pressão em sistemas de bombeamento de proteção contra incêndio. Controlada por piloto, ela mantém a pressão constante do sistema na descarga da bomba dentro de limites muito próximos à medida que as exigências mudam. A Válvula de Alívio de Pressão da Bomba de Incêndio deve ser modulada para aliviar o excesso de pressão em um sistema de proteção contra incêndio. Ela deve manter uma pressão constante no sistema, independentemente das mudanças de demanda. Ela deve ser controlada por piloto e a contrapressão não deve afetar seu ponto de ajuste. Deve ser acionada pela pressão da linha através de um sistema de controle piloto e abrir rapidamente para manter a pressão constante do sistema à medida que a demanda do sistema diminui. Deve fechar gradualmente para controlar picos e deve voltar a sentar-se à prova de gotejamento dentro de 5% do seu ajuste de pressão. A válvula principal deve ser do tipo hidráulica, controlada por piloto, tipo diafragma, globo ou válvula angular. Deve ter uma sede única, removível, revestida de teflon. Revestimento epóxi interno e externo, uma haste guiada em ambas as extremidades e um disco resiliente com seção transversal retangular, sendo contido em 3 1/2 lados. Não são permitidos empanques externos e o diafragma não deve ser utilizado como superfície de assento. O comando piloto deve ser uma válvula do tipo diafragma de acção directa, ajustável, com mola, projectada para serviço modulado de modo a permitir o fluxo quando a pressão de controlo excede o ajuste da mola.

---
