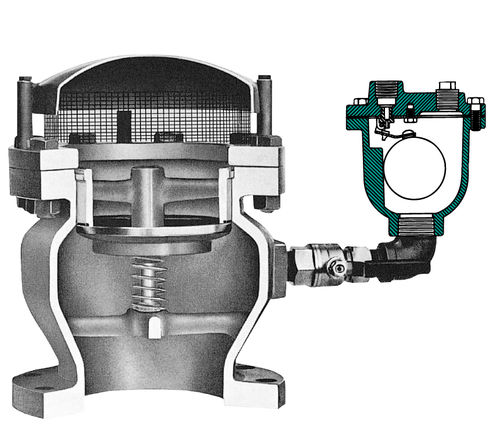

Quebra-vácuo 38VB/AR

Os Quebra-vácuo Cla-Val são fiáveis e económicos componentes de controlo, não necessitando de manutenção regular. As válvulas padrão são projetadas para abrir com pressão mínima (1/4 psi) diferencial através do orifício. Estão disponíveis configurações de relevo superior ou inferior. A Válvula Quebra Vácuo (Grande orifício combinado com a liberação de ar As válvulas (pequeno orifício) são normalmente fechadas. Mas quando instaladas em pontos onde pode ocorrer a separação da coluna de água, ambos os orifícios se abrem, admitindo ar na tubulação, depois instantaneamente perto de prender ar e assim amortecendo reentrando na coluna de água. Desta forma, a forte pressão de água o martelo é impedido quando o sistema volta à operação normal. Simultaneamente, a válvula de liberação de ar do pequeno orifício é aberta devido ao vácuo e permanece aberta, libertando lentamente a descarga de ar retido da conduta até que a pressão normal gradual dos oleodutos seja alcançada. Vários pequenos orifícios estão disponíveis. Veja a tabela de pequenos orifícios. A separação da coluna de água em uma tubulação pode criar altos níveis de vácuo apenas momentaneamente, mas danos graves, tais como a ruptura de um gasoduto, podem ocorrem quando a coluna de água se junta novamente. Também momentaneamente aspira pode facilmente causar uma conduta de parede fina ou um tanque de água selado para colapso devido ao vácuo ao drenar o fluido. O metal para Buna-N® assegura "gota a gota" de vedação a qualquer pressão. Por estas razões é bom prática de engenharia para usar as Válvulas de Desprendimento de Ar Cla-Val para evitar a separação da coluna de água nas condutas e o colapso dos tanques.
