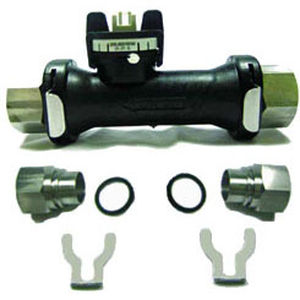

Sensor de fluxo tipo vórtex 200 Series

volumétricopara líquidoseconômico

Os transmissores de vazão Vortex Série 200 são projetados com os fabricantes de equipamentos em mente e são uma excelente escolha econômica para monitoramento e controle de vazão do sistema. Os transmissores trabalham sobre o princípio da trilha do vórtice de Kármáns, nomeada após a descrição matemática do fenômeno por Theodore von Kármán. Os medidores de vazão de desprendimento de vórtices apresentam o fluxo em um tubo com uma obstrução/bluff no corpo do medidor de vazão. Conforme a velocidade aumenta, vórtices alternados são formados em cada lado do corpo do blefe e viajam a jusante. A série 200 utiliza sensores piezoelétricos embutidos em uma palheta ETFE localizada a jusante do blefe para detectar os vórtices gerados. A frequência medida representa a velocidade do fluxo. Um fator de vazão é fornecido para converter a freqüência em vazão volumétrica para cada tamanho de modelo.
