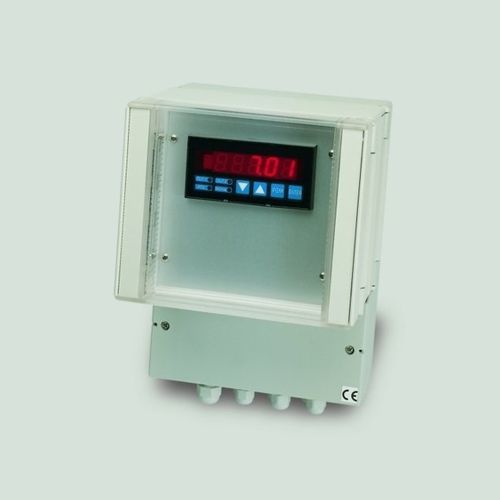

Controlador PID indicador UPXXR

para montagem em painel

Controlador PID baseado em microprocessador, totalmente programável, adequado para montagem em painel (grau de protecção IP54) e instalação no exterior (caixa IP65). A configuração do instrumento é facilmente realizada através de visor e teclado e a calibração é automática. A medição e a temperatura são indicadas num visor LED vermelho de 5 dígitos. O Mod.uP pode ser directamente ligado ao sensor diferencial de pH ou ORP e ao elemento sensor de temperatura pertinente. A medida é compensada por variações de temperatura, de acordo com algoritmos dedicados específicos para cada parâmetro e exibidos em unidades de engenharia. O valor da temperatura compensada é utilizado no algoritmo PID. O controlador PID está disponível com saída de controlo analógico (4-20 mA ou 0-10 V, galvanicamente isolado) ou com saída de controlo digital (saída por contacto); nesta versão está disponível a saída de 4-20 mA (ou 0-10 V) para retransmissão de medida de temperatura compensada. O instrumento fornece 4 saídas digitais que podem ser configuradas como NC ou NO através de software e podem ser programadas como alarme baixo, alarme alto, alarme com histerese ou alarme de janelas. As 4 saídas digitais são de relés. Se a saída de controlo for do relé R1, é utilizada para acção de controlo. Estão disponíveis duas entradas digitais, uma para a retenção digital da medida, e outra para a entrada de um alarme externo (por exemplo, interruptor de nível, interruptor de temperatura, etc.) O instrumento está disponível opcionalmente com sequência de limpeza incluída: nesta versão pode accionar a limpeza química do sensor através de um algoritmo específico, com temporizadores programáveis, accionando a bomba de detergente através do relé R4.
