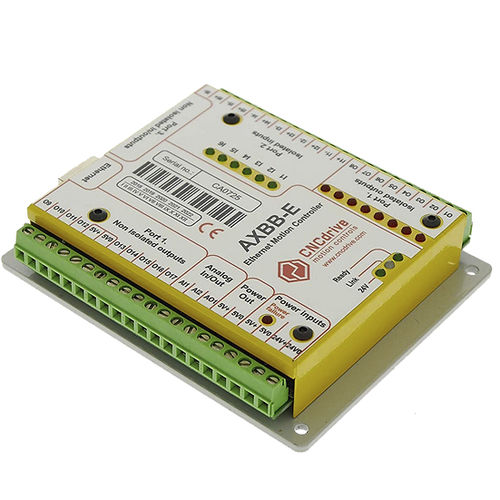

Controlador de movimento CNC AXBB-E

de 6 eixosEthernetde alta velocidade

O AXBB-E é um controlador de movimento CNC e uma combinação de placa de circuito integrado com interface Ethernet. O dispositivo pode comunicar com uma ligação à placa de rede do computador de controlo. A ligação pode ser feita através de uma ligação direta ou através de dispositivos de router/switch numa rede local (LAN). Isto faz com que seja uma excelente combinação com o software de controlo de movimentos UCCNC. O dispositivo pode ser utilizado para controlar máquinas-ferramentas com controlos de motores de passo ou servomotores com interfaces de passo e direção. Existem 8 saídas isoladas para acionar relés, relés de estado sólido, controlador laser ou qualquer outra coisa que exija isolamento. Existem 6 entradas isoladas para sinais de entrada de sensores, interruptores e botões de pressão. Existe um circuito de bomba de carga de segurança com saída isolada. O controlador pode produzir uma frequência de passo máxima de 400kHz e pode trabalhar com até 6 eixos, no entanto, apenas 8 pinos de sinal de passo e direção dedicados para 4 eixos estão ligados na placa, mas as E/S no lado do software são livremente configuráveis para quaisquer pinos, tornando possível a utilização dos 6 eixos, se necessário. Para além dos sinais de breakout, existe uma porta IDC26 na placa que tem uma pinagem de porta LPT padrão. Pode ser utilizado um cabo IDC26 para DSUB25 (não incluído) para ligar ao dispositivo uma placa de interrupção adicional compatível com a porta LPT padrão para aumentar o número de E/S, se necessário. A placa também tem 2 canais de entrada analógica que podem funcionar com potenciómetros ligados externamente (não incluídos). A resistência de escala total recomendada para o potenciómetro é de 1k a 10k Ohms. Os canais de entrada analógica podem ser utilizados para controlar a anulação da taxa de alimentação e a anulação da velocidade do fuso no software.
