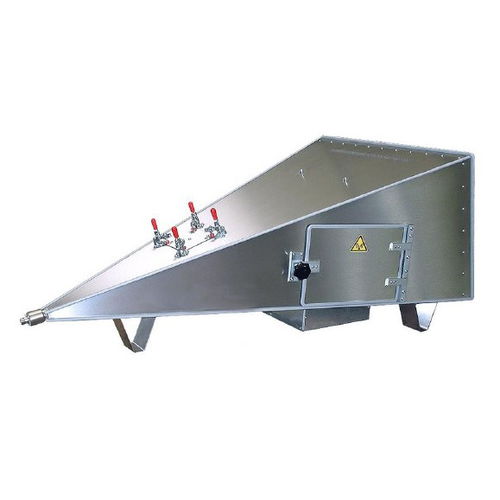

Calibrador de campo elétromagnético HE18

Célula GTEM: A câmara de ondas eletromagnéticas em GHz, que recebe o sinal de saída da amplificador de potência, forma o campo elétrico necessário, e a intensidade do campo pode ser medida pelo sonda de intensidade do campo eléctrico. Gerador de sinais: com interface GPIB, modo de operação offline ou online opcional. A frequência pode ser de até 18GHz, e pode ser controlado por computador quando online. Amplificador de potência: o sinal fraco da fonte de sinal é amplificado pelo amplificador de potência e enviado para a célula GTEM para formar a intensidade de campo elétrico necessária. Sonda de campo elétrico padrão: A intensidade do campo elétrico na célula GTEM pode ser medida e o valor exibido no monitor de intensidade de campo por um cabo dedicado. Monitor de intensidade de campo: O sinal da sonda de intensidade do campo elétrico é processado e o o valor da intensidade do campo elétrico da sonda no GTEM é exibido na tela. PC calibrado: Ajuste manualmente a fonte de sinal e a frequência através da intensidade do campo monitor.
