Relé de monitoramento de subtensão PPR10

de sobretensãode sequência de fasesde desequilíbrio entre fases

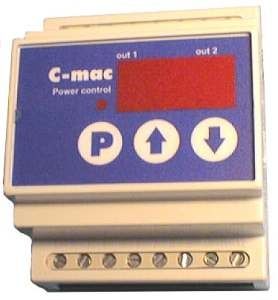

Monitoração de toda a estática 3 parâmetros da fase: Sobre/Undervoltage, seqüência, assimetria, freqüência. Monitoração de parâmetros dinâmicos: df/dt (ROCOF) e de ângulo de fase falha. Funções, escalas e atrasos programáveis da reação. o relé 2 independente output 8 a C.A. de A/250 V Tensões de fonte da C.A. até 3 x 415 VAC Feito de acordo com os regulamentos do CE e da compatibilidade electrónica O tipo PPR10 do módulo do C-Mac é um universal relé de monitoração de 3 fases, particular apropriado para a monitoração e a proteção da fonte de canos principais e do equipamento conectado em relação aos geradores e ao equipamento portátil. A unidade é feita de acordo com as exigências européias novas para a conexão dos micro-geradores à fonte de canos principais. Todos os parâmetros são programáveis, e a fim assegurar-se de que as pessoas desautorizadas não possam mudar os ajustes, não há nenhum potenciômetro na unidade. Os parâmetros são selecionados em um PC, e transferidos a uma unidade de programação a pilhas pequena, que seja usada então para programar cada unidade no local. A unidade é fornecida com as duas saídas do relé, e você pode programar que dos parâmetros são ativa em cada relé. Os relés estão ativados em circunstâncias normais, e em liberações se uns ou vários dos parâmetros selecionados são excedidos. Os atrasos da reação para cada relé são individualmente selecionáveis, à exceção dos parâmetros dinâmicos, onde o atraso da reação para a liberação é fixo em 100 milissegundos. Cada relé da saída tem uma entrada de controle da correspondência, onde você possa selecionar entre 5 funções diferentes.
