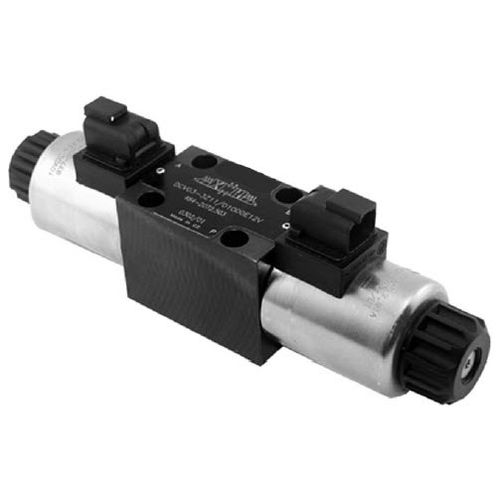

Válvula solenoide de ação indireta DCV 03 Series

de 4 viashidráulicaDIN

As válvulas de controle direcional DCV 03 consistem em: carcaça (1), carretel de controle (5), com duas molas de centragem (4) e solenóides de operação cilíndricos (2, 3). As válvulas direcionais de três posições possuem dois solenóides e duas molas. As válvulas direcionais de duas posições têm um solenóide e uma mola de retorno ou dois solenóides e um conjunto de retenção. Os solenóides de operação são DC. Para alimentação AC, os solenóides são fornecidos com um retificador, que é integrado diretamente na bobina. Os conectores de ficha (6, 7) podem ser rodados 90°. Soltando a porca (8), os solenóides podem ser rodados 360°. Isto permite substituir os solenóides sem abrir as válvulas. No caso de mau funcionamento do solenóide ou falha de energia, o carretel pode ser acionado por acionamento manual (9), desde que a pressão na porta T não exceda 25 bar [360 psi]. O corpo da válvula (1) é revestido a fosfato. Os solenóides de operação (2, 3) são revestidos a zinco. - Válvulas direcionais de 3 posições, 4 vias e 2 vias, 4 vias - Solenóides cilíndricos de operação com bobinas de operação separadas - o conector pode ser girado 90° - 4-land spool - redução da dependência funcional da viscosidade do fluido - Comando manual do botão de pressão - Dimensões de instalação segundo ISO 4401- 03-02-02-0-94 e DIN 24340-A6
