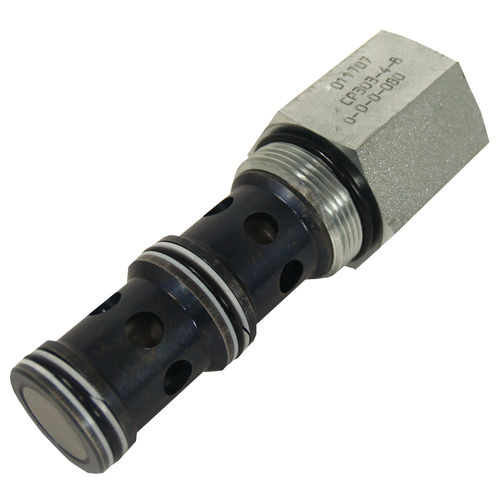

Válvula com compensador de pressão CP300 Series

de controle de vazãode 3 vias

O CP300-4 é um compensador de pressão de tipo restritivo, com controle de fluxo e 10 tamanhos. Os compensadores de pressão de tipo restrito são válvulas de três suportes que funcionam em série com um orifício de controlo fixo ou variável. O compensador de pressão está localizado a jusante do orifício e é polarizado por mola para uma posição aberta como mostrado no circuito de exemplo. O carretel "detecta" a pressão em ambos os lados do orifício de controle e irá variar a sua restrição para manter um diferencial de pressão constante através do orifício de controle, mantendo assim uma taxa de fluxo constante. Aplicação Aplicações comuns incluem qualquer circuito que exija controle de fluxo compensado indo para um atuador ou circuito. Os compensadores de pressão oferecem ao projetista de circuitos a capacidade de adicionar compensação de pressão a qualquer orifício fixo ou variável. Isso garante que o fluxo e a velocidade do atuador resultante sejam mantidos independentemente do sistema e das pressões de trabalho
