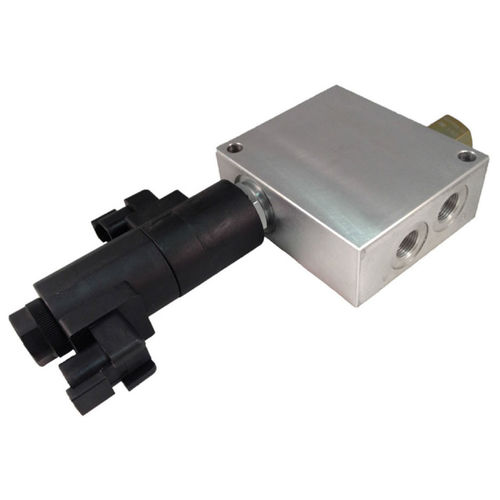

Divisor de fluxo hidráulico PFD10-OD

de prioridade variávelcom controle proporcional à distância

PFD10-OD: Divisor de fluxo proporcional, 10 tamanho, normalmente aberto, divisor. Este é um proporcional, compensado, normalmente aberto, fluxo que divide-se, pre-projetou HIC. Quando não há nenhuma corrente aplicada às bobinas, o fluxo da entrada está dividido ingualmente entre os portos A e B. Como um exemplo, se o fluxo da entrada é 40 LPM, o fluxo para fora move A e B dividirá ingualmente 20 LPM. A curva de desempenho abaixo mostra exemplos do fluxo da entrada de 40, 20 e 10 LPM. O fluxo mínimo da entrada é 10 LPM (2,6 GPM). A relação do fluxo entre os portos A e B variará proporcionalmente como atual é fornecido às bobinas S1 ou S2. Porque atual os aumentos para bobinar S2, o fluxo a B portuário aumentarão proporcionalmente, quando as diminuições portuárias de A, segundo as indicações do gráfico. Inversamente, porque os aumentos atuais para bobinar o S1, o fluxo a A portuário aumentarão proporcionalmente, quando as diminuições portuárias de B. Note que isto não é um combinador, o fluxo retira somente portos A e B. Conexão o Dr. do porto de dreno ao tanque, limitando a pressão neste porto à barra 50 (720 libras por polegada quadrada). Aplicações Divida proporcionalmente o fluxo da entrada entre dois motores ou circuitos hidráulicos (como HICs). Os circuitos que podem se aproveitar deste HIC pre-projetado incluem-no toda a função onde os motores ou o HICs exigem continuamente o fluxo, e precisam somente de controlar proporcionalmente a quantidade de fluxo entre eles. Consiga o fluxo repetível, carga-independente que divide-se com o compensador incorporado da pressão. Veja a curva de desempenho abaixo para capacidades da compensação. Nota: Para o desempenho ótimo, instale com a válvula de solenoide na posição horizontal, reduzindo a possibilidade para o ar prendido na válvula.
