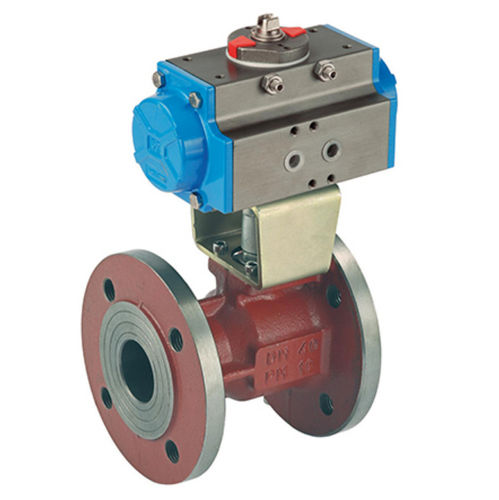

Válvula de esfera P7300 series

pneumáticapara águaem ferro fundido

Atuador pneumático de retorno por mola ou de duplo efeito abre-se ao introduzir o ar comprimido na câmara de saída e fecha-se automaticamente ao repor a pressão quase nula. (ver esquema de funcionamento) abre o ar comprimido na câmara de saída e doseia o ar comprimido na câmara de retorno. (ver esquema de funcionamento) CARACTERÍSTICAS TÉCNICAS DO ACTUADOR - pressão máxima de funcionamento: 8 bar - pressão mínima de alimentação de ar: 6 bar - rotação: 90° Ver o diagrama acima mencionado. Na fase de abertura, o atuador fornece um binário de saída decrescente com o grau de abertura, mantendo a pressão de alimentação constante. A diminuição deve-se ao facto de, nesta fase, as molas estarem sujeitas a uma deformação e absorverem energia potencial elástica. A referida energia estará disponível durante a fase de fecho. É, de facto, durante esta segunda fase que as molas se esticam e cumprem a sua função, sem necessidade de qualquer energia externa. O binário de corte é assim caracterizado por 4 valores principais: Rotação de abertura: MAD: binário do atuador com molas esticadas MAC: binário do atuador com mola comprimida Rotação de fecho: MMC: binário das molas comprimidas MMD: binário das molas esticadas
