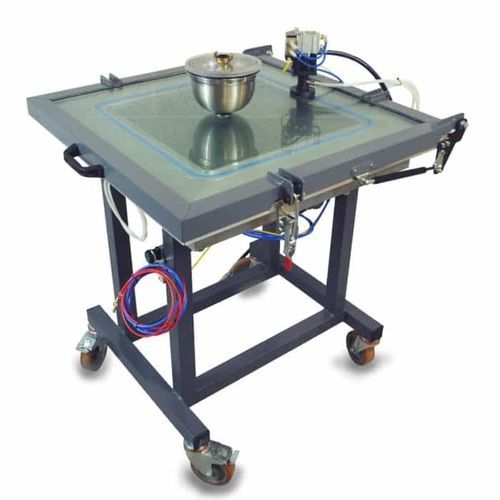

Máquina de ensaio de fluxo XM-5102

manualpara painéisde vácuo

Uma versão do molde do painel com fixação a vácuo com um mecanismo mais sofisticado de ajuste da cavidade: O molde inferior é maquinado com uma placa de flange periférica móvel que permite o ajuste do parafuso (intervalo de cavidade de 0,5mm a 15mm O molde superior consiste numa chapa de vidro temperado a quente de 19 mm numa estrutura de aço de apoio. Isto permite uma observação completa do processo de injecção O molde é fixado usando apenas vácuo (VRTM) e é limitado para uso a baixas pressões até 0,5 bar positivo A injecção é feita através de uma porta de injecção periférica com uma ventilação central O molde inferior inclui canais de aquecimento óleo/água ou aquecimento eléctrico integral com o isolamento apropriado O molde superior é articulado e apoiado com escoras de gás para facilitar a operação O sistema de ejector de ar está incluído com especificação padrão Aquecimento: O aquecimento óleo/água é recomendado para aquecimento até 150°c (ver opção 02) O aquecimento eléctrico é recomendado para o aquecimento até 180°c. Estão disponíveis duas opções para o controlo do aquecimento eléctrico (ver opções 03 & 05) Nota: Será necessário um isolamento protector para moldes que funcionem acima de 50°c, a opção 07 terá de ser especificada se for acima desta temperatura. Unidade de aquecimento de água/óleo composta: Fornecido com mangueiras trançadas de aço inoxidável Unidade de controlo de temperatura com visor digital do conjunto e temperatura real com 1/10 graus para leitura em °C ou °F Aquecimento comutável por fases, desde 3kW de funcionamento a óleo até 9kW de funcionamento a água Capacidade de aquecimento: 9kW de operação de água, comutável em fases 3,6,9kW. 3kW de funcionamento a óleo Capacidade da bomba: Motor 0.75kW Alimentação eléctrica: 400V 50Hz 32A 3P+N+E
