Conector híbrido

Ethernettipo baionetablindado

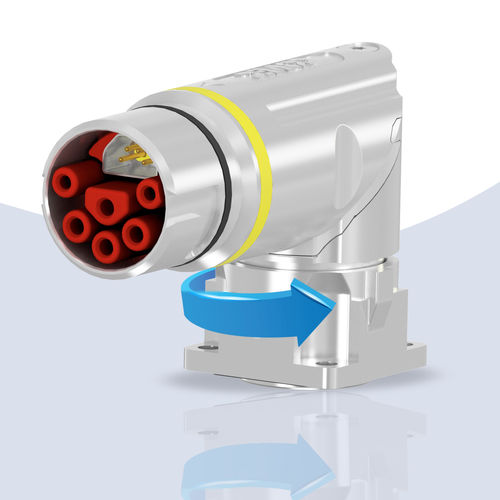

Visão geral dos conectores híbridos CONEC Os conectores CONEC Hybrid serão brevemente certificados de acordo com a norma IEC 61076-2-118. Para a cablagem convencional de motores, servo-accionamentos ou unidades/accionamentos lineares, o tempo e os custos de cablagem, manutenção e diagnóstico são muito elevados. Para a alimentação e o controlo de cada motor são utilizados cabos separados do armário de distribuição. Este procedimento não só requer muito espaço, como também acarreta custos elevados. Com a nova série CONEC, foi desenvolvido um sistema compacto de conectores híbridos, que combina a alimentação eléctrica e a transmissão de dados num único conetor. Esta tecnologia é equivalente à moderna tecnologia de ligação e cablagem de interface. Dependendo da aplicação, estão disponíveis quatro tamanhos, B12, B17, B23 e B40. Embora o número de pinos e as tensões permitidas variem consoante o tamanho, o núcleo de dados blindado a 360° é sempre o mesmo e foi concebido para ethernet industrial Cat 5 com secção transversal de fio AWG22. A CONEC apresenta este sistema de conectores híbrido sob a forma de conectores com cabo sobremoldado, conectores de montagem no local, bem como receptáculos para instalação no lado do aparelho. Cada disposição de pinos está disponível com, no mínimo, 2 codificações diferentes - marcadas opticamente por anéis de cores diferentes. Desta forma, é impossível efetuar uma ligação errada em diferentes aplicações. As tomadas estão disponíveis em várias variantes de caixa para montagem no painel frontal e traseiro e as alturas de instalação variam no exterior ou no interior da caixa. Assim, podem ser realizadas cadeias de cablagem descentralizadas com e sem topologia Daisy Chain com uma solução económica de um só cabo.
