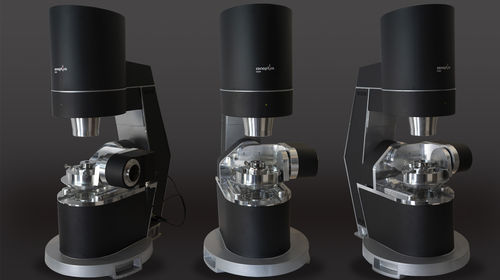

Sistema de medição de diâmetro CU20

de comprimento

Ferramenta de medição para invólucros e diâmetros maiores CU20 é a opção para matrizes de desenho com invólucros maiores e diâmetros maiores. Com uma capacidade de carcaça até 160 mm e 10 kg, quase todos os moldes de desenho da indústria podem ser medidos. A gama de medição do diâmetro é de até 54 mm, cobrindo novamente quase todos os moldes de desenho normalmente utilizados. Com o CU20 é possível medir o diâmetro, a ovalidade, o cone de redução e o comprimento do mancal do molde de desenho. Especificações Faixa de Diâmetro Diâmetro mínimo: 0,800 mm (2,126 in) Diâmetro máximo: 54.000 mm (0,0315 in) Tamanho máximo da caixa Diâmetro: 75 mm (3,0 in) Altura: 160 mm (6,3 in) Peso: 10,0 kg Opções Como opção especial, o CU20 pode ser entregue como um sistema apenas diâmetro/ovalidade. Isto significa que é entregue sem o eixo rotativo. Esta versão simplificada terá limitações nos módulos de software aplicáveis.
