Centro de usinagem CNC por ultrassom UGV500
de 5 eixosverticaltipo pórtico

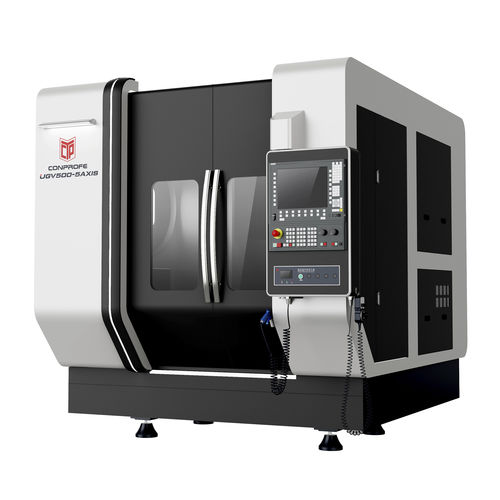

Centro de usinagem CNC por ultrassom - UGV500 - Conprofe - de 5 eixos / vertical / tipo pórtico
Centro de usinagem CNC por ultrassom - UGV500 - Conprofe - de 5 eixos / vertical / tipo pórtico
Centro de usinagem CNC por ultrassom - UGV500 - Conprofe - de 5 eixos / vertical / tipo pórtico - imagem - 2
Centro de usinagem CNC por ultrassom - UGV500 - Conprofe - de 5 eixos / vertical / tipo pórtico - imagem - 3
Centro de usinagem CNC por ultrassom - UGV500 - Conprofe - de 5 eixos / vertical / tipo pórtico - imagem - 4
Centro de usinagem CNC por ultrassom - UGV500 - Conprofe - de 5 eixos / vertical / tipo pórtico - imagem - 5
Centro de usinagem CNC por ultrassom - UGV500 - Conprofe - de 5 eixos / vertical / tipo pórtico - imagem - 6
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo pórtico, de coluna, com mesa rotativa
Material usinado
para aço, para alumínio, para ferro fundido, para cobre, para metais não ferrosos, para aço inoxidável, para compósitos, para plásticos, para cerâmica, para vidro, para quartzo
Cone
HS-A 63
Número de ferramentas
24 ferramentas
Função adicional
de fresagem, de gravação, de corte, para furação
Aplicações
para a indústria automóvel, para a indústria aeronáutica, para moldes, para peças de grandes dimensões, para a indústria dos moldes, para cargas pesadas, para peças pequenas, para aplicações médicas, para a indústria siderúrgica, para ótica, odontológico, para a indústria do alumínio, para titânio, para aeronáutica, para peças de grande diâmetro, para produção de peças pequenas, para ferro fundido
Outras características
de alta rigidez, de alta velocidade, de produção, de alto desempenho, de alta produtividade, para microusinagem, por ultrassom, de cabeçote único, All-In-One, compacto, com acionamento direto, de alta potência, de alta velocidade, alta precisão, CE, com trocador automático de ferramentas
Curso X

520 mm
(20,47 in)

Curso Y

520 mm
(20,47 in)

Curso Z

460 mm
(18,11 in)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 20.000 rpm
(125.664 rad.min-1)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

20.000 mm/min
(13 in/s)

Velocidade de avanço no eixo Y

20.000 mm/min
(13 in/s)

Capacidade máx. da mesa

300 kg
(661 lb)

Peso máx. das ferramentas

6 kg
(13,2 lb)

Precisão de posicionamento

0,004 mm
(0,00016 in)

Repetibilidade

0,003 mm
(0,00012 in)

Peso total

10.000 kg
(22.046,23 lb)

Comprimento total

2.220 mm
(87,4 in)

Largura total

3.217 mm
(126,7 in)

Altura total

2.800 mm
(110,2 in)

Descrição

Sistema simultâneo de 5 eixos Siemens 840Dsl (função RTCP) Com função ultra-sónica, função MQL opcional Alta velocidade, alta eficiência, alta precisão Estrutura compacta, tamanho reduzido Aplicações: Para maquinação de materiais duros e frágeis (como cerâmica, vidro, safira, quartzo, carboneto de silício, compósito de fibra de carbono, etc.) e peças metálicas (como alumínio, cobre, aço, ferro fundido, etc.) Para maquinação de peças com estrutura curva e complexa Indústrias aplicadas: 3C, aeroespacial, medicina de ponta, automóvel, novas energias, 5G Configuração padrão: Sistema de refrigeração Sistema de lubrificação automática centralizada Refrigerador de fuso Ferramenta de contacto Encoders lineares HEIDENHAIN Controlador de volante Quadro elétrico Permutador de calor Pistola de sopro Luz de trabalho LED Luz de alarme de três cores Encravamento de segurança maquinação simultânea de 5 eixos (com função RTCP) Sistema anti-colisão Configuração opcional: Sonda 3D de alta precisão Ferramenta laser Instrumento de medição de amplitude ultra-sónica Eixo elétrico síncrono de ímanes permanentes Coletor de névoa de óleo Porta automática

---

Tradução automática  (ver texto original em inglês)
