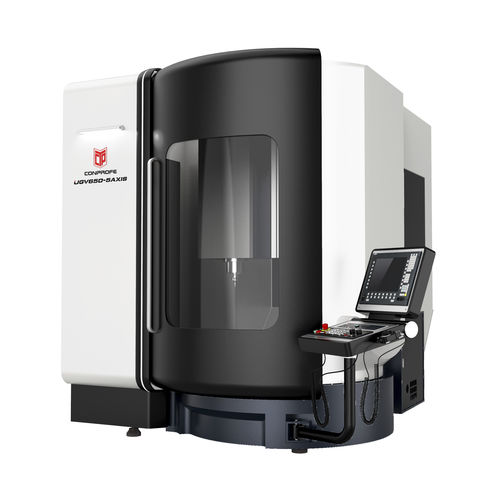

Centro de usinagem CNC por ultrassom UGV650
de 5 eixosverticaltipo pórtico

centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo pórtico, com mesa rotativa, de coluna
Material usinado
para alumínio, para aço, para cobre, para ferro fundido, para aço inoxidável, para metais não ferrosos, para compósitos, para plásticos, para vidro, para quartzo, para cerâmica
Cone
HSK A-63
Número de ferramentas
24 ferramentas
Função adicional
de fresagem, de gravação, de corte, para furação
Aplicações
para trabalhos pesados, para produção de peças pequenas, para cargas pesadas, para perfis de alumínio, para a indústria automóvel, para peças de grandes dimensões, para a indústria aeronáutica, para a indústria dos moldes, para a indústria do alumínio, para ferro fundido, para ótica, para aeronáutica, para peças de grande diâmetro, para moldes, para aplicações médicas, para a indústria siderúrgica, para titânio, odontológico, para peças pequenas
Outras características
de alta velocidade, de alto desempenho, compacto, de produção, All-In-One, de alta velocidade, de alta precisão, de alta rigidez, de cabeçote único, para microusinagem, de alta produtividade, com acionamento direto, por ultrassom, de alta potência, CE, com trocador automático de ferramentas
Curso X

650 mm
(25,59 in)

Curso Y

620 mm
(24,41 in)

Curso Z

520 mm
(20,47 in)

Velocidade de rotação

MÁX: 20.000 rpm
(125.664 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

30.000 mm/min
(20 in/s)

Velocidade de avanço no eixo Y

30.000 mm/min
(20 in/s)

Capacidade máx. da mesa

400 kg
(882 lb)

Peso máx. das ferramentas

6 kg
(13,2 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Repetibilidade

0,004 mm
(0,00016 in)

Peso total

11.000 kg
(24.250,85 lb)

Comprimento total

2.478 mm
(97,6 in)

Largura total

3.600 mm
(141,7 in)

Altura total

3.050 mm
(120,1 in)

Descrição

Sistema simultâneo de 5 eixos Siemens 840Dsl (função RTCP) Com função ultra-sónica, função MQL opcional Alta velocidade, alta eficiência, alta precisão Estrutura compacta, tamanho reduzido Aplicações: Para maquinação de materiais duros e frágeis (como cerâmica, vidro, safira, quartzo, carboneto de silício, compósito de fibra de carbono, etc.) e peças metálicas (como alumínio, cobre, aço, ferro fundido, etc.) Para maquinação de peças com estrutura curva e complexa Indústrias aplicadas: 3C, aeroespacial, medicina de ponta, automóvel, novas energias, 5G Configuração padrão: Sistema de refrigeração Sistema de lubrificação automática centralizada Refrigerador de fuso Ferramenta de contacto Encoders lineares HEIDENHAIN Controlador de volante Quadro elétrico Permutador de calor Pistola de sopro Luz de trabalho LED Luz de alarme de três cores Encravamento de segurança maquinação simultânea de 5 eixos (com função RTCP) Sistema anti-colisão Configuração opcional: Sonda 3D de alta precisão Ferramenta laser Instrumento de medição de amplitude ultra-sónica Eixo elétrico síncrono de ímanes permanentes Coletor de névoa de óleo Porta automática

---

Tradução automática  (ver texto original em inglês)
