Centro de usinagem CNC por ultrassom UGV800
de 5 eixosverticaltipo pórtico

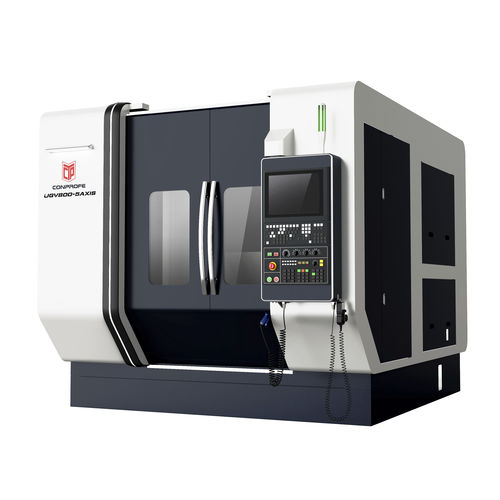

Centro de usinagem CNC por ultrassom - UGV800 - Conprofe - de 5 eixos / vertical / tipo pórtico
Centro de usinagem CNC por ultrassom - UGV800 - Conprofe - de 5 eixos / vertical / tipo pórtico
Centro de usinagem CNC por ultrassom - UGV800 - Conprofe - de 5 eixos / vertical / tipo pórtico - imagem - 2
Centro de usinagem CNC por ultrassom - UGV800 - Conprofe - de 5 eixos / vertical / tipo pórtico - imagem - 3
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo pórtico, com mesa rotativa, de coluna
Material usinado
para cobre, para alumínio, para aço, para ferro fundido, para aço inoxidável, para metais não ferrosos, para compósitos, para plásticos, para vidro, para quartzo, para cerâmica
Cone
HS-A 63
Número de ferramentas
24 ferramentas
Função adicional
de fresagem, de gravação, de corte, para furação
Aplicações
para trabalhos pesados, para a indústria automóvel, para peças pequenas, para peças de grande diâmetro, para perfis de alumínio, para cargas pesadas, para ótica, para peças de grandes dimensões, para a indústria aeronáutica, para titânio, para produção de peças pequenas, para ferro fundido, para a indústria siderúrgica, odontológico, para usinagem pesada, para a indústria dos moldes, para aeronáutica, para moldes, para a indústria do alumínio, para aplicações médicas
Outras características
de alta precisão, de alta velocidade, por ultrassom, de alto desempenho, para microusinagem, compacto, de alta velocidade, de alta rigidez, de produção, de alta produtividade, All-In-One, com acionamento direto, de cabeçote único, de alta potência, CE, com trocador automático de ferramentas
Curso X

800 mm
(31,5 in)

Curso Y

800 mm
(31,5 in)

Curso Z

550 mm
(21,65 in)

Velocidade de rotação

MÁX: 18.000 rpm
(113.097 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

30.000 mm/min
(20 in/s)

Velocidade de avanço no eixo Y

30.000 mm/min
(20 in/s)

Capacidade máx. da mesa

500 kg
(1.102 lb)

Peso máx. das ferramentas

6 kg
(13,2 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Repetibilidade

0,004 mm
(0,00016 in)

Peso total

18.500 kg
(40.785,52 lb)

Comprimento total

2.588 mm
(101,9 in)

Largura total

3.667 mm
(144,4 in)

Altura total

3.060 mm
(120,5 in)

Descrição

Sistema simultâneo de 5 eixos Siemens 840Dsl (função RTCP) Com função ultra-sónica, função MQL opcional Alta velocidade, alta eficiência, alta precisão Estrutura compacta, tamanho reduzido Aplicações: Para maquinação de materiais duros e frágeis (como cerâmica, vidro, safira, quartzo, carboneto de silício, compósito de fibra de carbono, etc.) e peças metálicas (como alumínio, cobre, aço, ferro fundido, etc.) Para maquinação de peças com estrutura curva e complexa Indústrias aplicadas: 3C, aeroespacial, medicina de ponta, automóvel, novas energias, 5G Configuração padrão: Sistema de refrigeração Sistema de lubrificação automática centralizada Refrigerador de fuso Ferramenta de contacto Encoders lineares HEIDENHAIN Controlador de volante Quadro elétrico Permutador de calor Pistola de sopro Luz de trabalho LED Luz de alarme de três cores Encravamento de segurança maquinação simultânea de 5 eixos (com função RTCP) Sistema anti-colisão Configuração opcional: Sonda 3D de alta precisão Ferramenta laser Instrumento de medição de amplitude ultra-sónica Eixo elétrico síncrono de ímanes permanentes Coletor de névoa de óleo Porta automática

---

Tradução automática  (ver texto original em inglês)
