Centro de usinagem CNC por ultrassom UGV1000
de 5 eixosverticaltipo pórtico

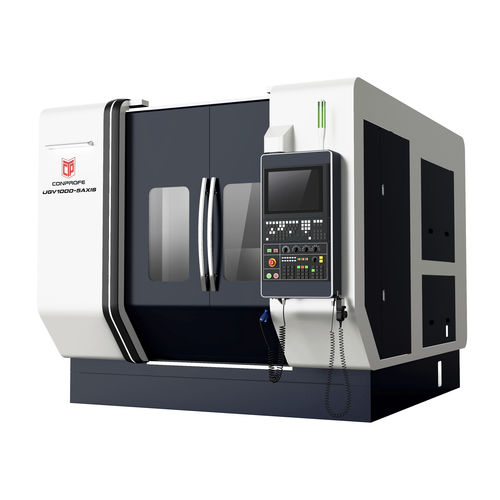

Centro de usinagem CNC por ultrassom - UGV1000 - Conprofe - de 5 eixos / vertical / tipo pórtico
Centro de usinagem CNC por ultrassom - UGV1000 - Conprofe - de 5 eixos / vertical / tipo pórtico
Centro de usinagem CNC por ultrassom - UGV1000 - Conprofe - de 5 eixos / vertical / tipo pórtico - imagem - 2
Centro de usinagem CNC por ultrassom - UGV1000 - Conprofe - de 5 eixos / vertical / tipo pórtico - imagem - 3
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo pórtico, com mesa rotativa, de coluna
Material usinado
para aço inoxidável, para alumínio, para aço, para cobre, para ferro fundido, para metais não ferrosos, para compósitos, para plásticos, para vidro, para quartzo, para cerâmica
Cone
HSK-100-A
Número de ferramentas
40 ferramentas
Função adicional
de fresagem, de gravação, de corte, para furação
Aplicações
para a indústria automóvel, para trabalhos pesados, para peças de grandes dimensões, para produção de peças pequenas, odontológico, para ótica, para usinagem pesada, para a indústria aeronáutica, para a indústria dos moldes, para a indústria do alumínio, para peças de grande diâmetro, para a indústria siderúrgica, para perfis de alumínio, para aeronáutica, para titânio, para peças pequenas, para moldes, para aplicações médicas, para ferro fundido
Outras características
de alta velocidade, de alta velocidade, de alto desempenho, compacto, de alta precisão, All-In-One, por ultrassom, de alta rigidez, para microusinagem, de cabeçote único, de alta produtividade, com acionamento direto, de alta potência, de produção, com trocador automático de ferramentas
Curso X

1.100 mm
(43,31 in)

Curso Y

1.100 mm
(43,31 in)

Curso Z

700 mm
(27,56 in)

Velocidade de rotação

MÁX: 12.000 rpm
(75.398 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

30.000 mm/min
(20 in/s)

Velocidade de avanço no eixo Y

30.000 mm/min
(20 in/s)

Capacidade máx. da mesa

1.000 kg
(2.205 lb)

Peso máx. das ferramentas

25 kg
(55,1 lb)

Precisão de posicionamento

0,006 mm
(0,00024 in)

Repetibilidade

0,005 mm
(0,0002 in)

Peso total

25.000 kg
(55.115,57 lb)

Comprimento total

3.200 mm
(126 in)

Largura total

4.200 mm
(165,4 in)

Altura total

4.000 mm
(157,5 in)

Descrição

Sistema simultâneo de 5 eixos Siemens 840Dsl (função RTCP) Com função ultra-sónica, função MQL opcional Alta velocidade, alta eficiência, alta precisão Estrutura compacta, tamanho reduzido Aplicações: Para maquinação de materiais duros e frágeis (como cerâmica, vidro, safira, quartzo, carboneto de silício, compósito de fibra de carbono, etc.) e peças metálicas (como alumínio, cobre, aço, ferro fundido, etc.) Para maquinação de peças com estrutura curva e complexa Indústrias aplicadas: 3C, aeroespacial, medicina de ponta, automóvel, novas energias, 5G Configuração padrão: Sistema de refrigeração Sistema de lubrificação automática centralizada Refrigerador de fuso Ferramenta de contacto Encoders lineares HEIDENHAIN Controlador de volante Quadro elétrico Permutador de calor Pistola de sopro Luz de trabalho LED Luz de alarme de três cores Encravamento de segurança maquinação simultânea de 5 eixos (com função RTCP) Sistema anti-colisão Configuração opcional: Sonda 3D de alta precisão Ferramenta laser Instrumento de medição de amplitude ultra-sónica Eixo elétrico síncrono de ímanes permanentes Coletor de névoa de óleo Porta automática

---

Tradução automática  (ver texto original em inglês)

VÍDEO

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Conprofe
