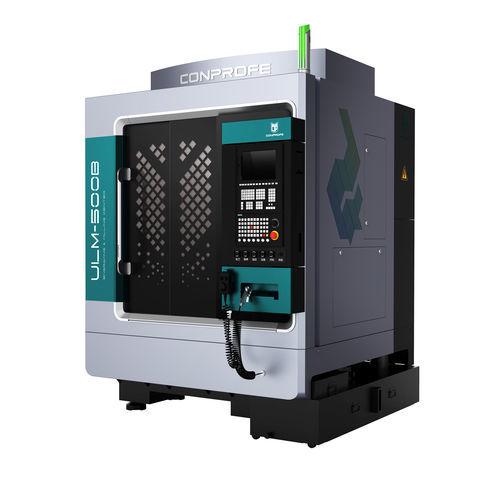

Centro de usinagem CNC por ultrassom ULM-500B
de 3 eixosverticalcom mesa rotativa

centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
com mesa rotativa
Material usinado
para alumínio, para compósitos, para vidro, para cerâmica, para quartzo
Cone
HSK-E40
Número de ferramentas
12 ferramentas
Função adicional
de fresagem, para rosqueamento interno, de gravação, para usinagem de chanfros, para brunimento, de corte, para furação
Aplicações
para painéis, para matriz, para a indústria do alumínio, para a indústria automóvel, para trabalhos pesados, para a indústria do plástico, odontológico, para usinagem de barras, para a indústria siderúrgica, para produção de peças pequenas, para ferro fundido, para perfis de alumínio, para a indústria aeronáutica, para peças pequenas, para usinagem de placa, para aeronáutica, para veículos, para moldes, para usinagem pesada, para peças de grandes dimensões, para a indústria dos moldes, para aplicações médicas, para titânio, para ótica, para perfis, para portas e janelas, para caixilhos de janelas e portas
Outras características
All-In-One, de alta velocidade, de alto desempenho, a laser, multifuso, de corte a jato de água, com trocador de pallet, de cabeçote único, para microusinagem, com console, por ultrassom, de alta produtividade, compacto, de médias dimensões, de produção, com acionamento direto, com mecanismo de abertura pneumático, de alta potência, duas estações, hidráulico, com carregadores tipo pórtico, rígido, com carga/descarga automática, hidrostático, por contorno, largo, com esteira transportadora, com torre, de entalhe, de alta velocidade, por eletroerosão, CE, de motores lineares, de precisão, modular, de velocidade variável, por umidificação, móvel, com cabeçote inclinável, com trocador automático de ferramentas
Curso X

500 mm
(19,69 in)

Curso Y

400 mm
(15,75 in)

Curso Z

300 mm
(11,81 in)

Velocidade de rotação

40.000 rpm
(251.327 rad.min-1)

Potência

10,5 kVA
(14,28 hp)

Velocidade de avanço no eixo X

10 m/min

Velocidade de avanço no eixo Y

10 mm/min
(0 in/s)

Velocidade de avanço no eixo Z

10 mm/s

Capacidade máx. da mesa

200 kg
(441 lb)

Peso máx. das ferramentas

3 kg
(6,6 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Repetibilidade

0,003 mm
(0,00012 in)

Peso total

3.500 kg
(7.716,18 lb)

Comprimento total

1.650 mm
(65 in)

Largura total

1.880 mm
(74 in)

Altura total

2.405 mm
(94,7 in)

Descrição

O novo design da ULM-500B, integrado com a tecnologia ultra-sónica Comprofe, reduz eficazmente a força de corte e a temperatura, prolonga a vida útil da ferramenta, satisfaz as necessidades de maquinação de alta eficiência e precisão de materiais duros e frágeis e materiais compósitos, adequados para as indústrias 3C, médica, de semicondutores e outras. funções ultra-sónicas potentes -Com um design único de integração do fuso e da unidade de emissão ultra-sónica, a transmissão ultra-sónica é mais estável e a maquinação ultra-sónica é mais fiável. Velocidade do fuso até 30.000rpm. -Porta-ferramentas ultrassónico HSK-E40 altamente rígido com maior desempenho de equilíbrio dinâmico para fresagem, retificação e perfuração ultra-sónicas, reduzindo significativamente as forças de corte e alcançando maior eficiência de maquinação e qualidade de superfície. -Sistema ultrassónico inteligente com função de seguimento de frequência para controlo de amplitude constante. -Design de elevada rigidez -conceção de coluna de viga de uma só peça e estrutura de pórtico para garantir que a máquina tem maior rigidez e estabilidade térmica, para satisfazer as necessidades de maquinagem de alta precisão e alta qualidade de superfície. Características Sistema de maquinação por ultra-sons desenvolvido de forma independente pela Conprofe para resolver problemas de maquinação de materiais difíceis de cortar Sistema opcional de arrefecimento por CO₂ supercrítico ou MQL para realizar uma maquinação limpa Duas opções para guias de parafuso para atender aos requisitos de usinagem de materiais duros e frágeis e metal Carregamento e descarregamento pela porta frontal e operação pela porta lateral disponíveis com posição de operação facilitada Maquinação de alta precisão com até 3μm de precisão de posicionamento e 2μm de repetibilidade Disponível magazine de ferramentas tipo corrente simples/duplo/T40 Com sem-fim de aparas para uma remoção suave e completa das aparas

---

Tradução automática  (ver texto original em inglês)

VÍDEO

Catálogos

ULM-500B
ULM-500B
2 Páginas
