Centro de usinagem CNC de 5 eixos ULV500
verticalpara compósitospara plásticos

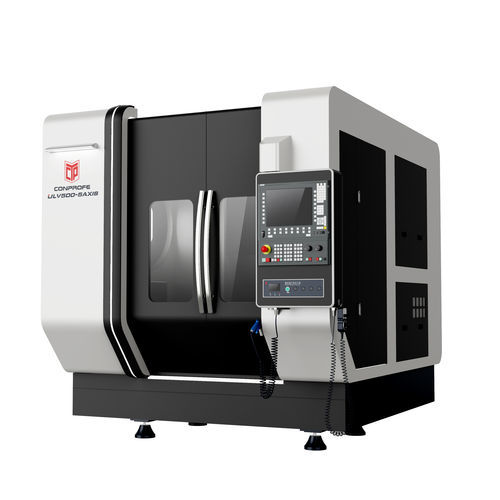

Centro de usinagem CNC de 5 eixos - ULV500 - Conprofe - vertical / para compósitos / para plásticos
Centro de usinagem CNC de 5 eixos - ULV500 - Conprofe - vertical / para compósitos / para plásticos
Centro de usinagem CNC de 5 eixos - ULV500 - Conprofe - vertical / para compósitos / para plásticos - imagem - 2
Centro de usinagem CNC de 5 eixos - ULV500 - Conprofe - vertical / para compósitos / para plásticos - imagem - 3
Centro de usinagem CNC de 5 eixos - ULV500 - Conprofe - vertical / para compósitos / para plásticos - imagem - 4
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Material usinado
para compósitos, para plásticos, para vidro, para cerâmica, para quartzo, para materiais duros e frágeis
Outras características
de alto desempenho, de alta precisão, por ultrassom
Curso X

520 mm
(20,47 in)

Curso Y

520 mm
(20,47 in)

Curso Z

460 mm
(18,11 in)

Velocidade de rotação

20.000 rpm
(125.664 rad.min-1)

Altura máx. das peças

520 mm
(20 in)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

30.000 mm/min
(20 in/s)

Velocidade de avanço no eixo Y

30.000 mm/min
(20 in/s)

Velocidade de avanço no eixo Z

30.000 mm/min
(20 in/s)

Capacidade máx. da mesa

300 kg
(661 lb)

Peso máx. das ferramentas

6 kg
(13,2 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Repetibilidade

0,004 mm
(0,00016 in)

Peso total

10.000 kg
(22.046,23 lb)

Comprimento total

2.220 mm
(87,4 in)

Largura total

3.217 mm
(126,7 in)

Altura total

2.800 mm
(110,2 in)

Descrição

eixo ultra-sônico desenvolvido independentemente pela Conprofe adotado para reduzir a força de corte, realizando assim usinagem de alta eficiência para material de usinagem dura sistema de arrefecimento interno de CO2 supercrítico e sistema MQL disponível para maquinação limpa controlo total em circuito fechado possibilitado por codificador linear de alta precisão excelente precisão de repetibilidade do eixo X/Y/Z e precisão de repetibilidade do eixo A/C sIEMENS 840Dsl adotado para realizar maquinação simultânea de 5 eixos com função RTCP APLICAÇÃO: Ideal para maquinação simultânea ultrassónica ou tradicional de 5 eixos de alta precisão e alta eficiência de peças geometricamente complicadas de materiais duros e frágeis (cerâmica, safira, vidro, etc.), plásticos reforçados com fibra de carbono e materiais metálicos

---
