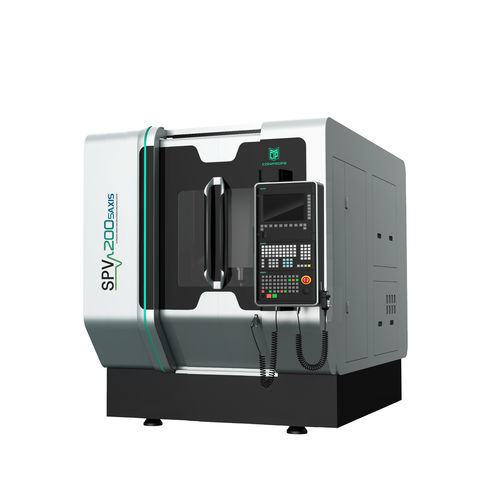

Centro de usinagem CNC por ultrassom SPV200
de 5 eixosverticaltipo ponte

centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo ponte, de coluna, com mesa rotativa
Material usinado
para compósitos, para cerâmica, para materiais duros e frágeis
Cone
HSK-E32
Número de ferramentas
40 ferramentas
Função adicional
de corte, para furação
Aplicações
para uso médico, para a indústria automóvel, para a indústria aeroespacial, para aeronáutica, para perfis, para a indústria do alumínio, para a indústria siderúrgica, para veículos, para orifícios fundos
Outras características
de alta velocidade, de alta velocidade, de alta precisão, por ultrassom
Curso X

280 mm
(11,02 in)

Curso Y

580 mm
(22,83 in)

Curso Z

280 mm
(11,02 in)

Velocidade de rotação

25.000 rpm
(157.080 rad.min-1)

Potência

16 kVA
(21,75 hp)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

36 m/min

Velocidade de avanço no eixo Y

36 m/min

Velocidade de avanço no eixo Z

36 m/min

Capacidade máx. da mesa

30 kg
(66 lb)

Peso máx. das ferramentas

5 kg
(11 lb)

Precisão de posicionamento

0,007 mm
(0,00028 in)

Repetibilidade

0,004 mm
(0,00016 in)

Peso total

4.000 kg
(8.818,49 lb)

Comprimento total

1.600 mm
(63 in)

Largura total

2.700 mm
(106,3 in)

Altura total

2.080 mm
(81,9 in)

Descrição

Adequado para maquinar peças de precisão feitas de materiais duros e frágeis (por exemplo, cerâmica, safira, vidro, carbite de silício, etc.), compósitos de fibra de carbono, superligas (por exemplo, liga de titânio) e outros materiais difíceis de cortar Características Fuso ultrassónico desenvolvido independentemente pela Conprofe para resolver os desafios da maquinação de materiais de difícil corte Sistema de arrefecimento opcional de CO₂ supercrítico ou MQL para realizar uma maquinação limpa Estrutura de pórtico de ponte com 5 eixos inclinados, centro de gravidade baixo, balanço curto, rigidez super forte e menos tensão térmica Múltiplas opções de magazines de ferramentas do tipo corrente com capacidade de retenção de ferramentas de 24-120T Com elevada potência, binário elevado e fuso ultrassónico de alta velocidade Sistema de supressão automática opcional para reduzir os riscos na maquinagem, por exemplo, queimaduras e explosões Com sistema CNC de maquinação simultânea SIEMENS 840Dsl ou SIMUERIK ONE de 5 eixos

---

Tradução automática  (ver texto original em inglês)
