Centro de usinagem CNC por ultrassom SPV800
de 5 eixosverticalde coluna

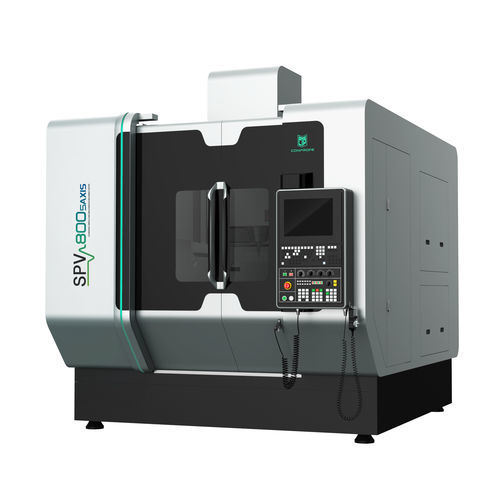

Centro de usinagem CNC por ultrassom - SPV800 - Conprofe - de 5 eixos / vertical / de coluna
Centro de usinagem CNC por ultrassom - SPV800 - Conprofe - de 5 eixos / vertical / de coluna
Centro de usinagem CNC por ultrassom - SPV800 - Conprofe - de 5 eixos / vertical / de coluna - imagem - 2
Centro de usinagem CNC por ultrassom - SPV800 - Conprofe - de 5 eixos / vertical / de coluna - imagem - 3
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna, com mesa rotativa
Material usinado
para compósitos, para cerâmica, para quartzo, para materiais duros e frágeis
Cone
HS-A 63
Número de ferramentas
40 ferramentas
Função adicional
de corte, para furação
Aplicações
para a indústria automóvel, para a indústria aeronáutica, para aplicações médicas, para a indústria aeroespacial
Outras características
de alta velocidade, de alta precisão, por ultrassom, com trocador automático de ferramentas
Curso X

800 mm
(31,5 in)

Curso Y

1.000 mm
(39,37 in)

Curso Z

550 mm
(21,65 in)

Velocidade de rotação

14.000 rpm
(87.965 rad.min-1)

Potência

110 kVA
(149,56 hp)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

36 m/min

Velocidade de avanço no eixo Y

36 m/min

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

900 kg
(1.984 lb)

Peso máx. das ferramentas

8 kg
(17,6 lb)

Precisão de posicionamento

0,008 mm
(0,00031 in)

Repetibilidade

0,005 mm
(0,0002 in)

Peso total

17.000 kg
(37.478,58 lb)

Comprimento total

2.940 mm
(115,7 in)

Largura total

4.310 mm
(169,7 in)

Altura total

3.310 mm
(130,3 in)

Descrição

Adequado para maquinar peças de precisão feitas de materiais duros e frágeis (por exemplo, cerâmica, safira, vidro, carbite de silício, etc.), compósitos de fibra de carbono, superligas (por exemplo, liga de titânio) e outros materiais difíceis de cortar Características Fuso ultrassónico desenvolvido independentemente pela Conprofe para resolver os desafios da maquinação de materiais de difícil corte Sistema de arrefecimento opcional de CO₂ supercrítico ou MQL para realizar uma maquinação limpa Estrutura de pórtico de ponte com 5 eixos inclinados, centro de gravidade baixo, balanço curto, rigidez super forte e menos tensão térmica Múltiplas opções de magazines de ferramentas do tipo corrente com capacidade de retenção de ferramentas de 24-120T Com elevada potência, binário elevado e fuso ultrassónico de alta velocidade Sistema de supressão automática opcional para reduzir os riscos na maquinagem, por exemplo, queimaduras e explosões Com sistema CNC de maquinação simultânea SIEMENS 840Dsl ou SIMUERIK ONE de 5 eixos

---

Tradução automática  (ver texto original em inglês)
