Centro de usinagem CNC por ultrassom SPV1000
de 5 eixosverticalcom mesa rotativa

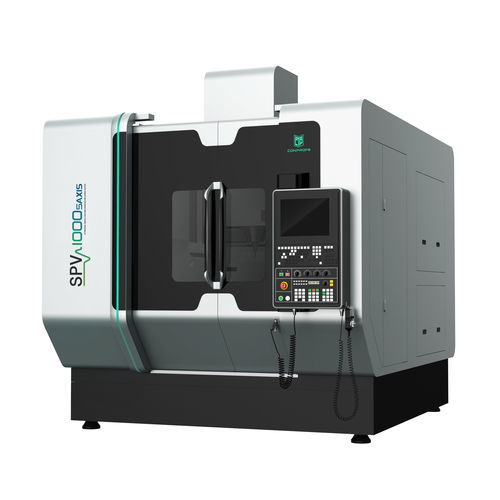

Centro de usinagem CNC por ultrassom - SPV1000 - Conprofe - de 5 eixos / vertical / com mesa rotativa
Centro de usinagem CNC por ultrassom - SPV1000 - Conprofe - de 5 eixos / vertical / com mesa rotativa
Centro de usinagem CNC por ultrassom - SPV1000 - Conprofe - de 5 eixos / vertical / com mesa rotativa - imagem - 2
Centro de usinagem CNC por ultrassom - SPV1000 - Conprofe - de 5 eixos / vertical / com mesa rotativa - imagem - 3
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
com mesa rotativa
Material usinado
para compósitos, para cerâmica, para quartzo, para materiais duros e frágeis
Cone
HSK-A 100
Número de ferramentas
40 ferramentas
Função adicional
de corte, para furação
Aplicações
para a indústria automóvel, para a indústria aeronáutica, para aplicações médicas, para aeronáutica, para perfis de alumínio, para a indústria aeroespacial
Outras características
de alta velocidade, de alto desempenho, alta precisão, por ultrassom, com trocador automático de ferramentas
Curso X

1.250 mm
(49,21 in)

Curso Y

1.250 mm
(49,21 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

10.000 rpm
(62.832 rad.min-1)

Potência

110 kVA
(149,56 hp)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

30 m/min

Velocidade de avanço no eixo Y

30 m/min

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

1.000 kg
(2.205 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Precisão de posicionamento

0,008 mm
(0,00031 in)

Repetibilidade

0,005 mm
(0,0002 in)

Peso total

25.000 kg
(55.115,57 lb)

Comprimento total

3.400 mm
(133,9 in)

Largura total

4.350 mm
(171,3 in)

Altura total

4.220 mm
(166,1 in)

Descrição

oSIEMENS 840Dsl foi adotado para realizar maquinação simultânea de 5 eixos com função RTCP excelente desempenho de maquinação dinâmica, maquinação de alta precisão, alta velocidade e alta eficiência controlo total em circuito fechado possibilitado por codificadores de alta precisão para os eixos X/Y/Z/A/C magazine de ferramentas em cadeia de alta configuração com grande capacidade, velocidade de troca rápida de ferramentas e desempenho estável. sonda de alta precisão (opcional) disponível para compensação em linha função ultra-sónica (opcional) disponível para uma maquinação mais eficiente de materiais duros e frágeis. APLICAÇÕES: Ideal para maquinação simultânea de 5 eixos de alta precisão e alta eficiência de peças geometricamente complicadas de materiais duros e quebradiços (cerâmica, safira, vidro, etc.), plásticos reforçados com fibra de carbono e materiais metálicos

---

Tradução automática  (ver texto original em inglês)
