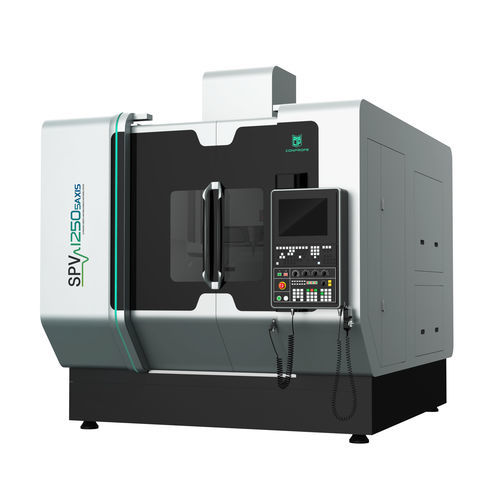

Centro de usinagem CNC por ultrassom SPV1250
de 5 eixosverticalde coluna

centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
centro de usinagem CNC por ultrassom
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
de coluna, com mesa giratória
Material usinado
para compósitos, para cerâmica, para quartzo, para materiais duros e frágeis
Cone
HSK-A 100
Número de ferramentas
40 ferramentas
Função adicional
de corte, para furação
Aplicações
para a indústria automóvel, para aplicações médicas, para titânio, para a indústria aeroespacial
Outras características
de alta velocidade, de alto desempenho, de alta produtividade, de alta precisão, por ultrassom, com trocador automático de ferramentas
Curso X

1.250 mm
(49,21 in)

Curso Y

1.250 mm
(49,21 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

10.000 rpm
(62.832 rad.min-1)

Potência

110 kVA
(149,56 hp)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

30 m/min

Velocidade de avanço no eixo Y

30 m/min

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

1.200 kg
(2.646 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Precisão de posicionamento

0,008 mm
(0,00031 in)

Repetibilidade

0,005 mm
(0,0002 in)

Peso total

26.000 kg
(57.320,19 lb)

Comprimento total

3.400 mm
(133,9 in)

Largura total

4.350 mm
(171,3 in)

Altura total

4.220 mm
(166,1 in)

Descrição

Adequado para maquinar peças de precisão feitas de materiais duros e frágeis (por exemplo, cerâmica, safira, vidro, carbite de silício, etc.), compósitos de fibra de carbono, superligas (por exemplo, liga de titânio) e outros materiais difíceis de cortar Características Fuso ultrassónico desenvolvido independentemente pela Conprofe para resolver os desafios da maquinação de materiais de difícil corte Sistema de arrefecimento opcional de CO₂ supercrítico ou MQL para realizar uma maquinação limpa Estrutura de pórtico de ponte com 5 eixos inclinados, centro de gravidade baixo, balanço curto, rigidez super forte e menos tensão térmica Múltiplas opções de magazines de ferramentas do tipo corrente com capacidade de retenção de ferramentas de 24-120T Com fuso ultrassónico de alta potência, alto binário e alta velocidade Sistema de supressão automática opcional para reduzir os riscos na maquinagem, por exemplo, queimaduras e explosões Com sistema CNC de maquinação simultânea SIEMENS 840Dsl ou SIMUERIK ONE de 5 eixos

---

Tradução automática  (ver texto original em inglês)
