Centro de usinagem CNC de 5 eixos ULV-200
verticalHSK-E40HSK-E32

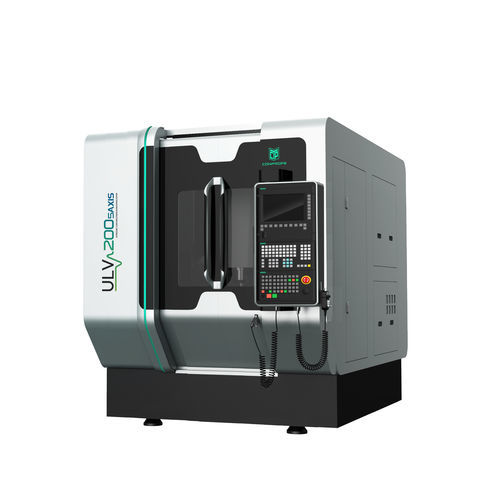

Centro de usinagem CNC de 5 eixos - ULV-200 - Conprofe - vertical / HSK-E40 / HSK-E32
Centro de usinagem CNC de 5 eixos - ULV-200 - Conprofe - vertical / HSK-E40 / HSK-E32
Centro de usinagem CNC de 5 eixos - ULV-200 - Conprofe - vertical / HSK-E40 / HSK-E32 - imagem - 2
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Cone
HSK-E40, HSK-E32
Número de ferramentas
16 ferramentas, 22 ferramentas
Outras características
de alta velocidade, de alto desempenho, de alta produtividade, de precisão
Curso X

250 mm
(9,84 in)

Curso Y

250 mm
(9,84 in)

Curso Z

250 mm
(9,84 in)

Velocidade de rotação

30.000 rpm, 36.000 rpm
(188.496 rad.min-1, 226.195 rad.min-1)

Potência

13 kVA
(17,68 hp)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

30 m/min

Velocidade de avanço no eixo Y

30 m/min

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

30 kg
(66 lb)

Peso máx. das ferramentas

1 kg
(2,2 lb)

Precisão de posicionamento

0,007 mm
(0,00028 in)

Repetibilidade

0,004 mm
(0,00016 in)

Peso total

1.900 kg
(4.188,78 lb)

Comprimento total

1.285 mm
(50,6 in)

Largura total

1.785 mm
(70,3 in)

Altura total

2.030 mm
(79,9 in)

Descrição

Características: 1. O fuso ultrassónico desenvolvido independentemente pela Conprofe foi adotado para reduzir a força de corte, realizando assim uma maquinação de alta eficiência para materiais de maquinação dura 2. Dióxido de carbono supercrítico (ScCO2) Sistema de arrefecimento criogénico através do fuso e sistema MQL para realizar uma maquinação limpa 3. Controlo total em circuito fechado possibilitado por codificador linear de alta precisão 4. Precisão de repetibilidade do eixo X/Y/Z de 4µm e precisão de repetibilidade do eixo A/C de 5'' 5. Sistema standard SIEMENS 840Dsl e opcional SIEMENS SINUMERIK ONE disponível para realizar maquinação simultânea de 5 eixos com função RTCP Aplicação： Ideal para alta precisão e alta eficiência de 5 eixos simultâneos ultra-sônicos ou usinagem tradicional de geometricamente peças complicadas de materiais duros e frágeis (cerâmica, safira, vidro, etc.), plásticos reforçados com fibra de carbono, metal materiais metálicos, etc.

---

Tradução automática  (ver texto original em inglês)
