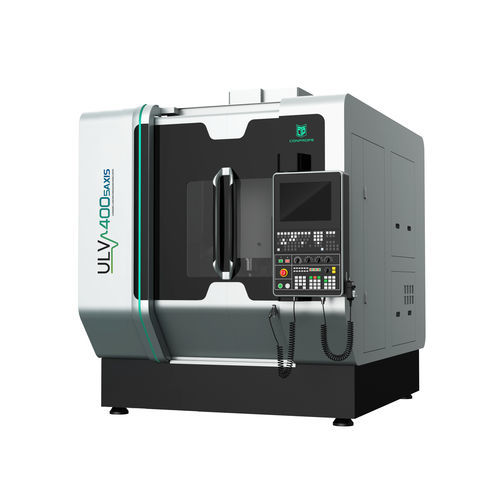

Centro de usinagem CNC de 5 eixos ULV-400verticalHS-A 6340 ferramentas
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Cone
- HS-A 63
- Número de ferramentas
- 40 ferramentas
- Aplicações
- para a indústria automóvel
- Outras características
- de alta velocidade, de alto desempenho, de alta produtividade, por ultrassom
- Curso X
420 mm
(16,54 in)- Curso Y
800 mm
(31,5 in)- Curso Z
380 mm
(14,96 in)- Velocidade de rotação
16.000 rpm, 20.000 rpm
(100.531 rad.min-1, 125.664 rad.min-1)- Potência
30 kVA
(40,79 hp)- Rotação da mesa de trabalho (eixo C)
360 °
- Velocidade de avanço no eixo X
36 m/min
- Velocidade de avanço no eixo Y
36 m/min
- Velocidade de avanço no eixo Z
36 m/min
- Capacidade máx. da mesa
200 kg
(441 lb)- Peso máx. das ferramentas
8 kg
(17,6 lb)- Precisão de posicionamento
0,007 mm
(0,00028 in)- Repetibilidade
0,004 mm
(0,00016 in)- Peso total
7.000 kg
(15.432,36 lb)- Comprimento total
2.000 mm
(78,7 in)- Largura total
3.310 mm
(130,3 in)- Altura total
2.420 mm
(95,3 in)
Descrição
Características:
1. O fuso ultrassónico desenvolvido independentemente pela Conprofe foi adotado para reduzir a força de corte,
realizando assim uma maquinação de alta eficiência para materiais de maquinação dura
2. Dióxido de carbono supercrítico (ScCO2) Sistema de arrefecimento criogénico através do fuso e sistema MQL
para realizar uma maquinação limpa
3. Controlo total em circuito fechado possibilitado por codificador linear de alta precisão
4. Precisão de repetibilidade do eixo X/Y/Z de 4µm e precisão de repetibilidade do eixo A/C de 5''
5. Sistema standard SIEMENS 840Dsl e opcional SIEMENS SINUMERIK ONE disponível para
realizar maquinação simultânea de 5 eixos com função RTCP
Aplicação：
Ideal para alta precisão e alta eficiência de 5 eixos simultâneos ultra-sônicos ou usinagem tradicional de geometricamente
peças complicadas de materiais duros e frágeis (cerâmica, safira, vidro, etc.), plásticos reforçados com fibra de carbono, metal
materiais metálicos, etc.
---
