Centro de usinagem CNC de 5 eixos ULV-500
verticalHS-A 6324 ferramentas

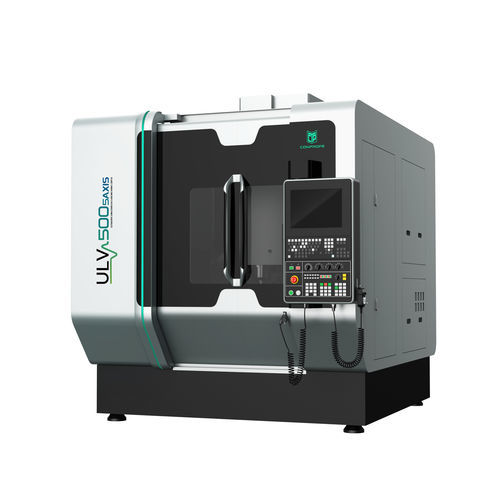

Centro de usinagem CNC de 5 eixos - ULV-500 - Conprofe - vertical / HS-A 63 / 24 ferramentas
Centro de usinagem CNC de 5 eixos - ULV-500 - Conprofe - vertical / HS-A 63 / 24 ferramentas
Centro de usinagem CNC de 5 eixos - ULV-500 - Conprofe - vertical / HS-A 63 / 24 ferramentas - imagem - 2
Centro de usinagem CNC de 5 eixos - ULV-500 - Conprofe - vertical / HS-A 63 / 24 ferramentas - imagem - 3
Centro de usinagem CNC de 5 eixos - ULV-500 - Conprofe - vertical / HS-A 63 / 24 ferramentas - imagem - 4
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Cone
HS-A 63
Número de ferramentas
24 ferramentas
Aplicações
para a indústria automóvel
Outras características
de alta velocidade, de alto desempenho, de precisão, por ultrassom
Curso X

500 mm
(19,69 in)

Curso Y

550 mm
(21,65 in)

Curso Z

500 mm
(19,69 in)

Velocidade de rotação

14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)

Potência

60 kVA
(81,58 hp)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

36 m/min

Velocidade de avanço no eixo Y

36 m/min

Velocidade de avanço no eixo Z

36 m/min

Capacidade máx. da mesa

300 kg
(661 lb)

Peso máx. das ferramentas

8 kg
(17,6 lb)

Precisão de posicionamento

0,007 mm
(0,00028 in)

Repetibilidade

0,004 mm
(0,00016 in)

Peso total

10.000 kg
(22.046,23 lb)

Comprimento total

2.240 mm
(88,2 in)

Largura total

3.780 mm
(148,8 in)

Altura total

2.855 mm
(112,4 in)

Descrição

Características: 1. O fuso ultrassónico desenvolvido independentemente pela Conprofe foi adotado para reduzir a força de corte, realizando assim uma maquinação de alta eficiência para materiais de maquinação dura 2. Dióxido de carbono supercrítico (ScCO2) Sistema de arrefecimento criogénico através do fuso e sistema MQL para realizar uma maquinação limpa 3. Controlo total em circuito fechado possibilitado por codificador linear de alta precisão 4. Precisão de repetibilidade do eixo X/Y/Z de 4µm e precisão de repetibilidade do eixo A/C de 5'' 5. Sistema standard SIEMENS 840Dsl e opcional SIEMENS SINUMERIK ONE disponível para realizar maquinação simultânea de 5 eixos com função RTCP Aplicação： Ideal para alta precisão e alta eficiência de 5 eixos simultâneos ultra-sônicos ou usinagem tradicional de geometricamente peças complicadas de materiais duros e frágeis (cerâmica, safira, vidro, etc.), plásticos reforçados com fibra de carbono, metal materiais metálicos, etc.

---

Tradução automática  (ver texto original em inglês)
