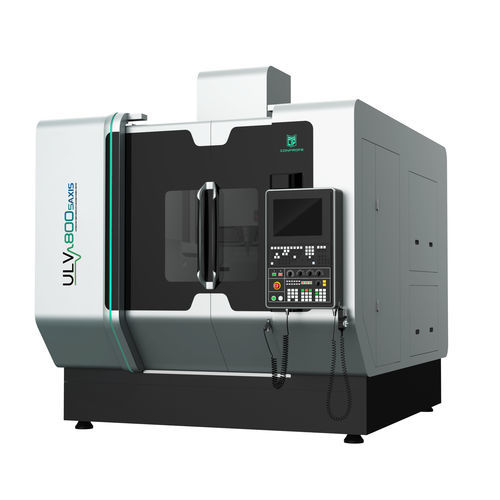

Centro de usinagem CNC de 5 eixos ULV-800verticalHS-A 6340 ferramentas
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Cone
- HS-A 63
- Número de ferramentas
- 40 ferramentas
- Aplicações
- para a indústria automóvel, para a indústria aeronáutica
- Outras características
- de alto desempenho, de alta produtividade
- Curso X
800 mm
(31,5 in)- Curso Y
1.000 mm
(39,37 in)- Curso Z
550 mm
(21,65 in)- Velocidade de rotação
14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)- Potência
110 kVA
(149,56 hp)- Rotação da mesa de trabalho (eixo C)
360 °
- Velocidade de avanço no eixo X
36 m/min
- Velocidade de avanço no eixo Y
36 m/min
- Velocidade de avanço no eixo Z
30 m/min
- Capacidade máx. da mesa
900 kg
(1.984 lb)- Peso máx. das ferramentas
8 kg
(17,6 lb)- Precisão de posicionamento
0,008 mm
(0,00031 in)- Repetibilidade
0,005 mm
(0,0002 in)- Peso total
16.500 kg
(36.376,27 lb)- Comprimento total
2.940 mm
(115,7 in)- Largura total
4.310 mm
(169,7 in)- Altura total
3.310 mm
(130,3 in)
Descrição
Características:
1. O fuso ultrassónico desenvolvido independentemente pela Conprofe foi adotado para reduzir a força de corte,
realizando assim uma maquinação de alta eficiência para materiais de maquinação dura
2. Dióxido de carbono supercrítico (ScCO2) Sistema de arrefecimento criogénico através do fuso e sistema MQL
para realizar uma maquinação limpa
3. Controlo total em circuito fechado possibilitado por codificador linear de alta precisão
4. Precisão de repetibilidade do eixo X/Y/Z de 4µm e precisão de repetibilidade do eixo A/C de 5''
5. Sistema standard SIEMENS 840Dsl e opcional SIEMENS SINUMERIK ONE disponível para
realizar maquinação simultânea de 5 eixos com função RTCP
Aplicação：
Ideal para alta precisão e alta eficiência de 5 eixos simultâneos ultra-sônicos ou usinagem tradicional de geometricamente
peças complicadas de materiais duros e frágeis (cerâmica, safira, vidro, etc.), plásticos reforçados com fibra de carbono, metal
materiais metálicos, etc.
---
