Centro de usinagem CNC de 5 eixos ULV-1250
verticaltipo pórticotipo ponte

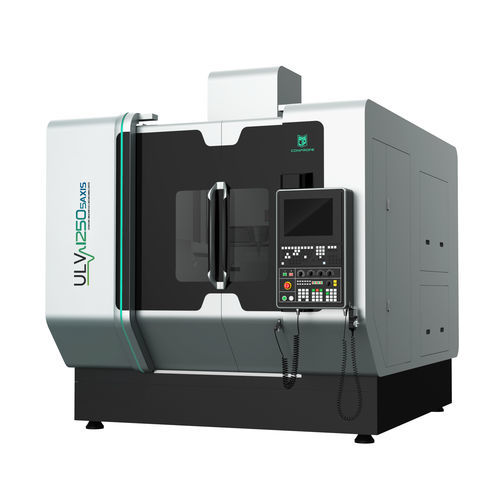

Centro de usinagem CNC de 5 eixos - ULV-1250 - Conprofe - vertical / tipo pórtico / tipo ponte
Centro de usinagem CNC de 5 eixos - ULV-1250 - Conprofe - vertical / tipo pórtico / tipo ponte
Centro de usinagem CNC de 5 eixos - ULV-1250 - Conprofe - vertical / tipo pórtico / tipo ponte - imagem - 2
Centro de usinagem CNC de 5 eixos - ULV-1250 - Conprofe - vertical / tipo pórtico / tipo ponte - imagem - 3
Guardar nos favoritos
Comparar

Mais informações no site da Conprofe

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo pórtico, tipo ponte
Cone
HSK-A 100
Número de ferramentas
40 ferramentas
Outras características
de alta velocidade, de precisão, por ultrassom
Curso X

1.250 mm
(49,21 in)

Curso Y

1.250 mm
(49,21 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

10.000 rpm, 12.000 rpm
(62.832 rad.min-1, 75.398 rad.min-1)

Potência

110 kVA
(149,56 hp)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

30 m/min

Velocidade de avanço no eixo Y

30 m/min

Velocidade de avanço no eixo Z

30 m/min

Capacidade máx. da mesa

1.200 kg
(2.646 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Precisão de posicionamento

0,008 mm
(0,00031 in)

Repetibilidade

0,005 mm
(0,0002 in)

Peso total

26.000 kg
(57.320,19 lb)

Comprimento total

3.400 mm
(133,9 in)

Largura total

4.350 mm
(171,3 in)

Altura total

4.220 mm
(166,1 in)

Descrição

Características: 1. O fuso ultrassónico desenvolvido independentemente pela Conprofe foi adotado para reduzir a força de corte, realizando assim uma maquinação de alta eficiência para materiais de maquinação dura 2. Dióxido de carbono supercrítico (ScCO2) Sistema de arrefecimento criogénico através do fuso e sistema MQL para realizar uma maquinação limpa 3. Controlo total em circuito fechado possibilitado por codificador linear de alta precisão 4. Precisão de repetibilidade do eixo X/Y/Z de 4µm e precisão de repetibilidade do eixo A/C de 5'' 5. Sistema standard SIEMENS 840Dsl e opcional SIEMENS SINUMERIK ONE disponível para realizar maquinação simultânea de 5 eixos com função RTCP Aplicação： Ideal para alta precisão e alta eficiência de 5 eixos simultâneos ultra-sônicos ou usinagem tradicional de geometricamente peças complicadas de materiais duros e frágeis (cerâmica, safira, vidro, etc.), plásticos reforçados com fibra de carbono, metal materiais metálicos, etc.

---

Tradução automática  (ver texto original em inglês)
