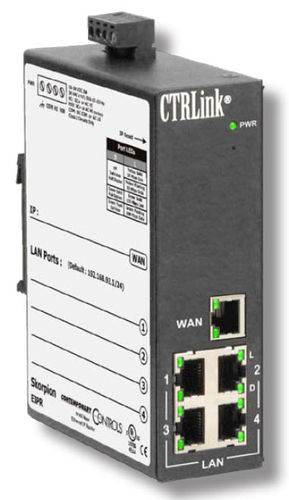

Roteador de comunicação EIPR

WANInternetLAN

O EIPR liga duas redes do Protocolo Internet (IPv4) - passando o tráfego adequado e bloqueando todo o outro tráfego. Uma das redes é designada por rede local (LAN) e a outra por rede de área ampla (WAN). Devido ao firewall dinâmico incorporado, a comunicação iniciada no lado da LAN passa pelo roteador enquanto a comunicação iniciada no lado da WAN é bloqueada. Com a Port Address Translation (PAT), vários clientes do lado da LAN podem ter acesso à Internet. Com a Tradução de Endereço de Rede (NAT) pode haver uma tradução um-para-um entre endereços LAN-side e WAN-side. Com o Encaminhamento de Porta, os servidores no lado da LAN podem ser acessados da Internet através da porta do lado da WAN. O EIPR incorpora um switch Ethernet de quatro portas 10/100 Mbps para múltiplas conexões LAN-side. Um modem externo baseado em Ethernet - cabo ou DSL - conectado à porta WAN-side 10/100 Mbps pode ser usado para se conectar à Internet. Os modems DSL ligam-se através do protocolo PPPoE. Embora o EIPR tenha muitas das mesmas características encontradas em roteadores de alto nível, é mais simples de instalar e comissionar. Um servidor DHCP residente no lado da LAN fornecerá endereços IP aos clientes do lado da LAN, enquanto um cliente DHCP no lado da WAN aceitará atribuições de endereço IP do modem conectado. O endereçamento estático também é acomodado. A configuração é feita através de um navegador web usando autenticação. Com um clipe de montagem em trilho DIN, gabinete metálico robusto e a capacidade de ser alimentado por uma fonte de alimentação CA/CC de baixa tensão, o EIPR é o roteador IP ideal para sistemas de automação.
