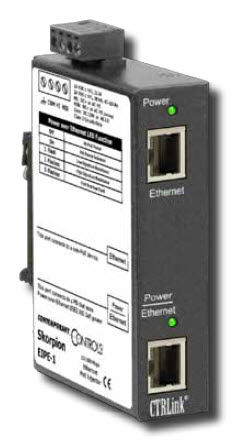

Fonte de alimentação elétrica CA/CC EIPE

para trilho DINPower over Ethernetredundante

O injector do poder do ponto de entrada de EIPE na família de Skorpion oferece um método simples de conectar um extremidade-dispositivo do ponto de entrada a um interruptor do Ethernet de não-Ponto de entrada 10/100 Mbps. O EIPE é complacente ao IEEE 802.3af padrão e é considerado uma meados de-extensão PSE que reside entre o interruptor não-Ponto de entrada e o paládio que entregam os 15.4 watts exigidos do poder em seu conector de saída. Há dois conectores RJ-45 na unidade. O conector superior, etiquetado DENTRO, diplomatas ao não-Ponto de entrada comutar quando o conector inferior, etiquetado PARA FORA, diplomatas ao paládio. Transmita e receba sinais são passados livremente entre os dois conectores como se o injector não estava atual. Entretanto, 48 VDC de poder são injetados nos pinos de reposição no conector da parte inferior RJ-45 a ser utilizado pelo paládio. O injector não interfere com nenhuma comunicação entre o interruptor não-Ponto de entrada e o paládio. O injector do poder suporta o protocolo 802.3af para pôr acima dispositivos. Com o injector do poder psto acima, um cabo de Ethernet é unido ao paládio. Nenhum poder é aplicado ao paládio até uma resistência válida de 25 kΩ, chamada a assinatura, é detetado pelo injector do poder. Uma vez que este valor é detetado, o injector do poder aplica o poder aos pares não utilizados que pôr desse modo o paládio. Dependendo do comprimento de cabo, o paládio pode supr que um mínimo de 12.95 watts está disponível em seus pinos da entrada. Como todos produtos restantes de Skorpion, o injector do poder é psto de umas 24 fontes de VAC/VDC usando um conector removível de 4 pinos. As provisões existem para fontes de energia redundantes. A fonte de alimentação isolada interna desenvolve os 48 VDC exigidos do poder do ponto de entrada que elimina todos os interesses a respeito do poder preliminar aterrado.
