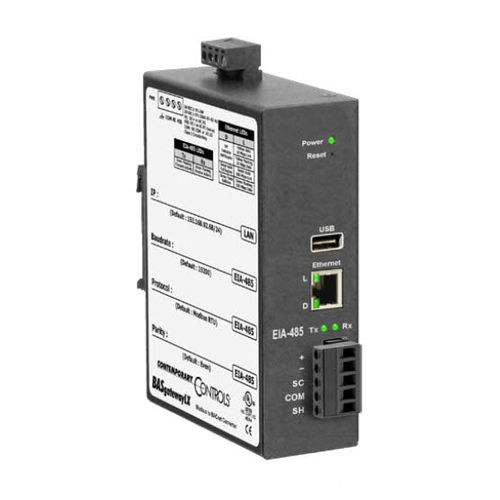

Gateway de comunicação BASGLX-M1

EthernetMODBUSBACnet

O Modbus continua sendo uma interface de rede popular. Ele é comumente encontrado em trabalhos como controle de caldeira, inversores de velocidade variável e aplicações de medição, mas esses dispositivos não possuem conformidade BACnet. Para que os dispositivos Modbus apareçam como dispositivos BACnet individuais, é utilizado um BASgatewayLX. Este dispositivo tem uma porta Ethernet Modbus TCP 10/100 Mbps ou BACnet/IP e uma porta série Modbus EIA-485 opto-isolada para dispositivos Modbus RTU ou Modbus ASCII. Até 30 dispositivos seriais Modbus (representados por até 1000 pontos polares) podem partilhar a única porta Modbus no BASgatewayLX. O recurso de roteamento virtual no BASgatewayLX permite que cada dispositivo Modbus conectado apareça como um dispositivo individual compatível com BACnet. O que é necessário é um perfil de dispositivo para cada dispositivo do tipo Modbus. A Contemporary Controls mantém uma biblioteca de perfis de dispositivos comuns. Se um deles não estiver disponível, a Contemporary Controls fornecê-lo-á mediante pedido. Usando páginas web e uma base de dados residente de perfis de dispositivos Modbus comuns, os pontos de dados Modbus de dispositivos Modbus Serial ou Modbus TCP podem ser mapeados para objetos BACnet.
