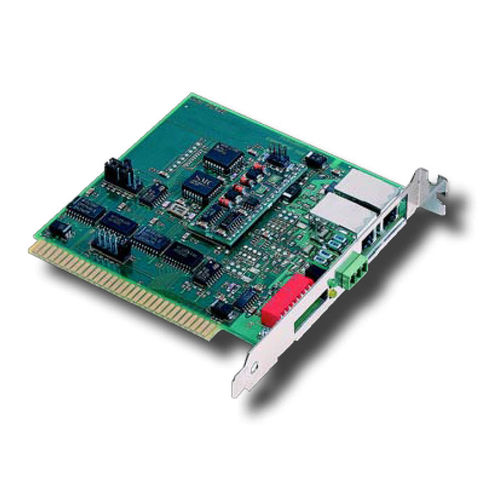

Módulo de interface PCX20 series

“ A série PCX20 de módulos de interface de rede (NIMs) oferece a conectividade segura de ARCNET para computadores compatíveis de XT \ /AT. Este produto é projetado com a microplaqueta de controlador de COM20020 ARCNET. As características incluem o encadeamento de comando, o acesso sequencial a RAM interno, a detecção duplicada da identificação do nó, e as taxas de dados variáveis até 5 Mbps. Não há nenhuma exigência para o arbítrio do espera-estado. Cada módulo PCX20 tem dois diodos emissores de luz na placa para monitorar a operação da rede e o acesso do ônibus ao módulo. Igualmente tem um interruptor de MERGULHO externo de modo que os endereços do nó possam facilmente ser atribuídos novamente sem remover o módulo ou abrir a caixa do computador. Há oito modelos dentro da série PCX20. O PCX20-CXS apoia as configurações coaxiais da estrela que exigem cubos externos se a não ser uma comunicação ponto a ponto é necessário. O PCX20-CXB acomoda um multidrop ou uma configuração de ônibus coaxial, tipicamente sem nenhuns cubos. Outras versões incluem o PCX20-FOG-ST para o cabo de fibra ótica com conectores do ST. O PCX20-TPB apoia o twisted pair do multidrop que cabografa usando o RJ-11 e os conectores do terminal de parafuso. Duas unidades fornecem a operação EIA-485 C.C.-acoplada: o PCX20-485 permitir que o modo da placa traseira seja controlado pelo software dos usuários, quando o modo da placa traseira das forças de PCX20-485D através do hardware para aqueles usuários que têm o software do legado que é incapaz de invocar o controle da placa traseira. O PCX20-485X oferece a operação EIA-485 transformador-acoplada com o modo da placa traseira forçado com o hardware. \ /html”
