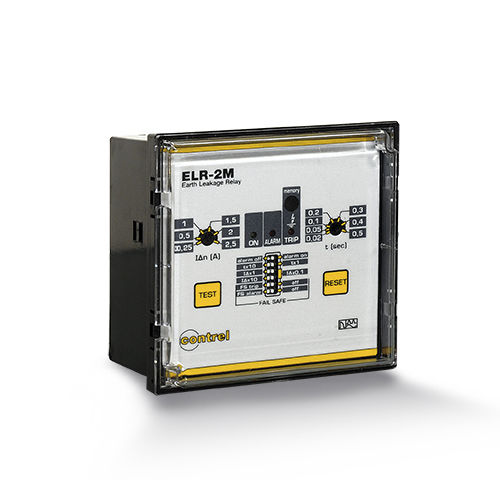

Relé de proteção de fuga à terra ELR-2

1 NA/NFCACC

ELR-2 TC externa. 2 limiares de operação. Indicador de bandeirola (TRIP). Fail safe. Relé de fuga à terra com 2 limiares de operação, montagem embutida. TC externa. Segurança contra falhas. Introdução Alcance ELR Nome do produto ELR-2 Tipo de produto Relé de protecção de corrente residual Compatibilidade dos sensores de corrente Sensor de corrente de fuga à terra CT-1 Características técnicas Aplicação Relé de proteção de corrente residual Tensão de alimentação 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (opcional) 12 VAC/DC (opcional) Consumo de energia 5,5 VA Tipo de medição Medição interna de corrente de falta à terra Ajuste de fuga residual de terra tipo 0,025...25 A Ajuste do tempo de fuga residual de terra tipo 0,02...5 s Classe de protecção contra fugas de terra Tipo A Função de teste Local Teste remoto Relés de saída 2 comutadores (ambos TRIP) 5 A (240 VCA) Configurável normalmente desenergizado ou energizado Indicações do visor LED verde (power ON) LED vermelho (TRIP LED vermelho (ALARME) Memória mecânica de disparo (versão ELR-2M) Modo de montagem Montagem embutida 96x96 mm Normas IEC/EN 61010 IEC/PT 61000-6-2PT IEC/PT 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anexo M Peso 280g Ambiente Grau de proteção IP IP40 frontal Terminais IP20 Umidade relativa 5...90% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+80 °C Opções Tropicalização 3º filtro harmónico Tampa transparente IP65
