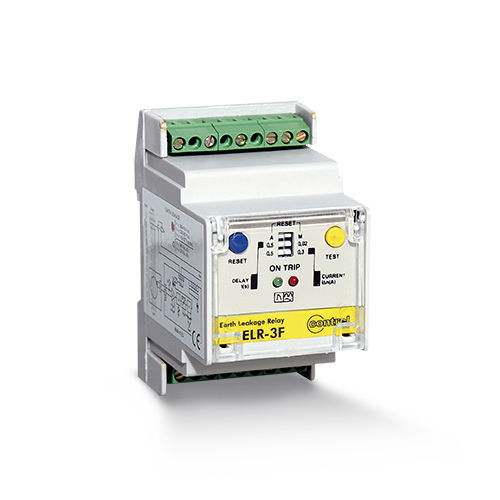

Relé de proteção de fuga à terra ELR-3F

2 NA/NFCACC

ELR-3F TC externa. 1 limiar de operação. Tempo de disparo fixo e de atraso. Modular, montagem em trilho DIN 35mm. TC externo. Set point e tempo de disparo fixo. Introdução Alcance ELR Nome do produto ELR-3C Tipo de produto Relé de protecção de corrente residual Compatibilidade dos sensores de corrente Sensor de corrente de fuga à terra CT-1 Características técnicas Aplicação Relé de proteção de corrente residual Tensão de alimentação 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (opcional) Consumo de energia 3 VA Tipo de medição Medição interna de corrente de falta à terra Ajuste de fuga residual de terra do tipo fixo 0,3 A ou 0,5 A Atraso de tempo de fuga residual de terra tipo fixo 0,02 s ou 5 s Classe de protecção contra fugas de terra Tipo A Função de teste Local Relés de saída 1 comutador (TRIP) 5 A (240 VCA) Indicações do visor LED verde (power ON) LED vermelho (TRIP) Modo de montagem Trilho DIN 3 módulos Normas IEC/EN 61010 IEC/PT 61000-6-2PT IEC/PT 61000-6-3 IEC/TR 60755 Peso 175g Ambiente Grau de proteção IP IP40 frontal Terminais IP20 Umidade relativa 5...90% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+80 °C
