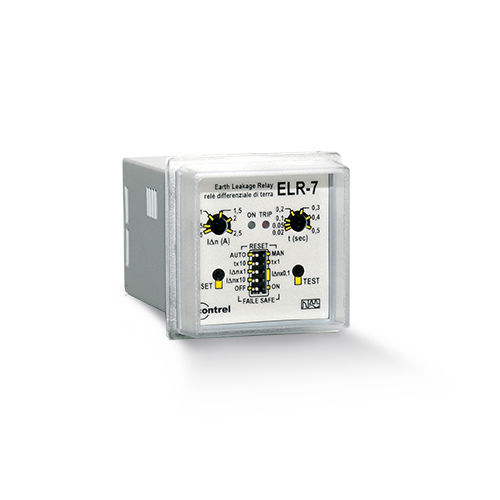

Relé de proteção de fuga à terra ELR-7

2 NA/NFCACC

ELR-7 48x48mm. 1 limiar de operação. Tempo de disparo e atraso ajustáveis. IΔn 0,025...25A, tempos de disparo de 0,02 a 5 seg, alimentação aux 24, 48, 115 VAC/DC e 230 VAC (48x48 mm). Introdução Alcance ELR Nome do produto ELR-7 Tipo de produto Relé de protecção de corrente residual Compatibilidade dos sensores de corrente Sensor de corrente de fuga à terra CT-1 Características técnicas Aplicação Relé de proteção de corrente residual Tensão de alimentação 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (opcional) 240 VDC (opcional) Consumo de energia 5,5 VA Tipo de medição Medição interna de corrente de falta à terra Ajuste de fuga residual de terra tipo 0,025...25 A Ajuste do tempo de fuga residual de terra tipo 0,02...5 s Classe de protecção contra fugas de terra Tipo A Filtro 3° filtro harmónico (opcional) Função de teste Local Relés de saída 1 comutador (TRIP) 5 A (240 VCA) Indicações do visor LED verde (power ON) LED vermelho (TRIP) Modo de montagem Montagem embutida 48x48 mm Normas IEC/EN 61010 IEC/PT 61000-6-2PT IEC/PT 61000-6-3 IEC/TR 60755 Peso 300g Ambiente Grau de proteção IP IP40 frontal Terminais IP20 Umidade relativa 5...90% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+80 °C Opções Tropicalização Filtro 3° filtro harmónico Tampa transparente IP65
