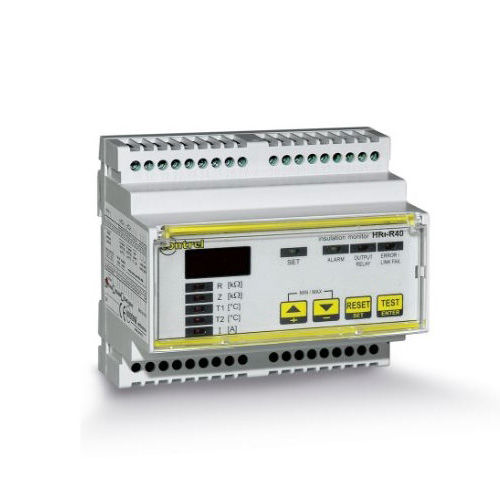

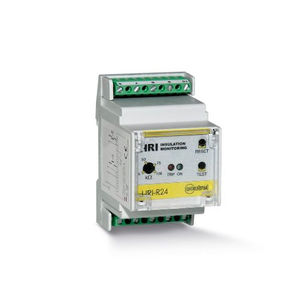

Dispositivo supervisor de isolamento para aplicações médicas HRI-R40

Dispositivo de monitoramento de isolamento HRI-R40 para circuitos de 230 VAC IT-M O dispositivo HRI-R40 é atribuído a ilhas IT específicas em hospitais, pode ser utilizado para monitorizar o isolamento de um sistema e sinalizar quaisquer falhas de isolamento assim que estas ocorram. Introdução Gama HRI Nome do produto HRI-R40 Tipo de produto Dispositivo de monitoramento de isolamento para detecção de falhas Aplicações do dispositivo Hospital Sistema de aterramento TI Características técnicas Tensão de rede 24...230 VCA a 50...60 Hz Tensão de alimentação 115-230 VAC 50/60 Hz Consumo de energia 5 VA Tipo de medição Medição do isolamento: 0...999 kOhm/HIGH Medição da impedância: 0...999 kOhm Medição de temperatura por sonda térmica Rd PT100 ou 2/3 fios - 0...250 °C Medição de corrente por TC externa com secundário 5 A Sinalização local Valor da resistência de isolamento sinalização em toda a escala e falha à terra Valor da temperatura medida 0...200 °C para o canal 1 Valor da temperatura medida 0...200 °C para o canal 2 Valor de corrente medido 0...999 A Valor da impedância de isolamento Parâmetros de configuração Falha na conexão do dispositivo à linha Estado de saída do relé Valor da capacidade line-to-earth Valores mínimos de isolamento e máximos de temperatura e corrente Tipo de sinal de controlo Componente contínuo com filtro digital Ajuste do limiar Baixo isolamento 50...500 kOhm, precisão 5%, histerese 5%, atraso ajustável Sobretemperatura 0...200 °C, precisão 2% Sobrecarga de corrente 1...999 A, precisão 2% Baixa impedância (desactivável) Dispositivo não conectado à linha (Link-Fail) Tempo de resposta 3 s Corrente de medição (máx.) 1 mA Tensão de medição (máx.) 24 VDC Impedância interna 200 kOhm Função de teste Local Comutação do contato de saída 1 (TRIP) 5 A (250 VCA)
