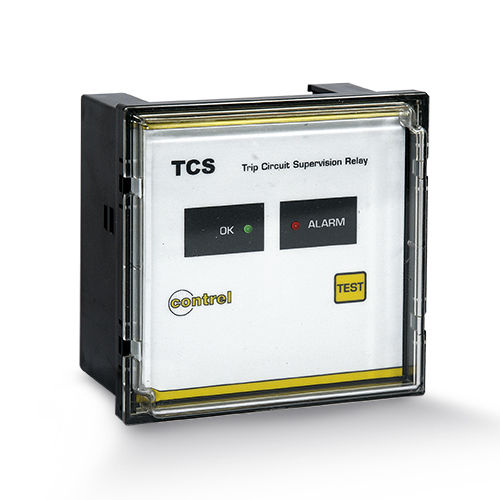

Relé de proteção de circuito de disparo TCS series

para montagem nivelada com superfíciepara montagem em paineltemporizador

O TCS é fornecido para gerenciar os circuitos de desengate dos MCCBs ou os circuitos de proteção. Com efeito, seja qual for o ponto em que exista uma intrusão num circuito (relé de saída de qualquer bobina de disparo de derivação dos MCCBs de segurança específicos e a rede no meio do relé) e é necessário que o MCCB dispare devido a qualquer irregularidade na linha, esse MCCB não será capaz de disparar O TCS -3 tem uma alimentação auxiliar de tensão de 24,48 V a.c./d.c, 6 mA de corrente de circuito sob regulação, 13÷30 V a.c./d.c do circuito de tensão sob regulação, 8-9 terminais e 24÷60 V a.c./d.c O TCS - 3 tem 7-9 terminais com temporização de disparo em circuito de 0,4÷1 seg, tempo de reset de 0,6÷1 seg, saída de 2 e contatos de comutação e um 5A 250 V. A faixa de temperatura operacional é de -10 °c até + 60 °c.
