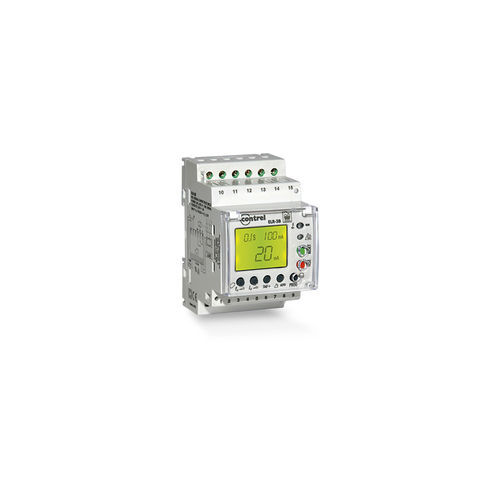

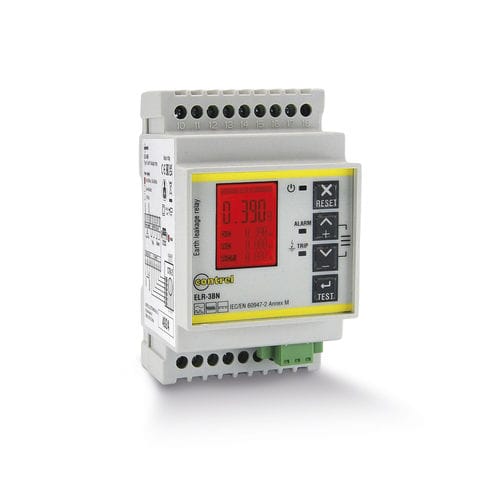

Relé de proteção de fuga à terra ELR-3B

de correnteCACA/CC

ELR-3B instalações de fuga AC e/ou DC. Alarme ou relé de pré-alarme. Visualização instantânea. Nos últimos anos, a utilização de cargas com eletrônica de potência se tornou generalizada. A proteção contra corrente residual tipo B é a única proteção que protege as pessoas e cargas contra vazamentos CA, CC e CA/CC. Os dispositivos de protecção de corrente residual Tipo A e AC não detectam correntes residuais contínuas, que são tão comuns em cargas como variadores de velocidade, UPS's, carregadores EV, instalações fotovoltaicas, etc. Introdução Alcance ELR Nome do produto ELR-3B Tipo de produto Relé de proteção e monitoramento de corrente residual Compatibilità gamma CTB-1 tipo B transformador de terra vazado Características técnicas Aplicação do dispositivo Accionamentos de velocidade variável Instalações fotovoltaicas Carregamento de veículos eléctricos Filtros ativos UPS Tensão de alimentação 230 VCA 50/60 Hz Consumo de energia 6 VA Indicações do visor LCD retroiluminado (TRIP vermelho) Backlight LCD (ALARME amarelo) Tipo de medição TRMS Ajuste de fuga residual de terra 0,1, 0,3, 0,5, 1, 3 A Ajuste do tempo de fuga residual de terra 0,1, 0,2, 0,3, 0,4, 0,5, 0,75, 1, 5, 10 s Proteção tipo AC proteção Proteção Tipo A Proteção Tipo B Função de teste Local Remoto Relés de saída 2 (TRIP, Pré-alarme) 10 A (250 VCA) Configurável normalmente desenergizado ou energizado LED verde de sinalização (Power ON) LED vermelho (TRIP) LED vermelho (Ligação CT em falta) LED Amarelo (Pré-alarme) Modo de montagem Trilho DIN 3 módulos Normas IEC/EN 61010 IEC/PT 61000-6-2PT IEC/PT 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anexo M Peso 260g Ambiente Grau de proteção IP IP41 frontal Terminais IP20 Umidade relativa 5...90% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+80 °C
