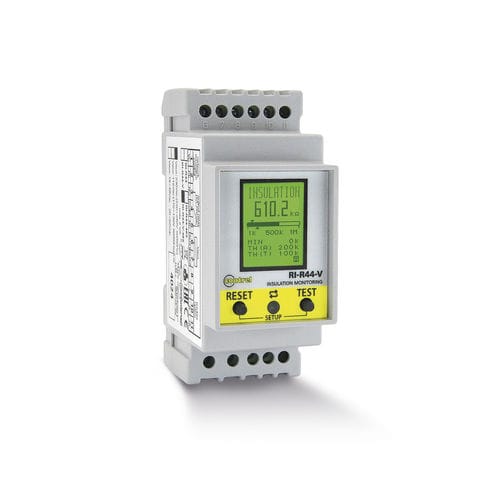

Dispositivo supervisor de isolamento para rede CA Ri-R44-V

RS485

RI-R44-V Isolamento monitoramento de até 440 VAC. LCD. RS485 disponível. Dispositivos de monitoramento de isolamento para rede de detecção de falhas até 24...440 VCA com display digital, RS485 disponível, reset automático ou manual, relé de disparo padrão ou à prova de falhas Introdução Alcance RI Nome do produto RI-R44-V Tipo de produto Dispositivo de monitorização do isolamento Aplicação Proteção de plantas de produção Proteção do motor Proteção de linhas de transformação Sistema de aterramento TI Características técnicas Tensão de rede 24...440 VAC a 50...60 Hz 24...1000 VAC a 50...60 Hz (com adaptador externo) Alimentação auxiliar 230 VCA 50/60 Hz 110 VAC 50/60 Hz (opcional) 18...48 VAC 50/60 Hz - 20...60 VDC (opcional) Consumo de energia 2 VA Tipo de medição Resistência de isolamento da rede Limiar de intervenção Pré-alarme: 1...999 kOhm Viagem: 1...999 kOhm Tempo de resposta < 1 s Atraso de viagem selecionável 0...100000 s Corrente de medição 0,015 mA (máx) Tensão de medição 13 VDC Impedância interna 350 kOhm Função de reinicialização Auto Manual Função de teste Local Comutação do relé de saída 1 (TRIP) 5 A (240 VCA) Selecionável padrão ou à prova de falhas LED verde de sinalização local (power ON) LED vermelho (TRIP) LED Amarelo (ALARME) Tipo de visor LCD retroiluminado (TRIP vermelho) Luz de fundo LCD (ALARME amarelo) Modo de montagem Trilho DIN 2 módulos Normas CEI-EN 61010-1 CEI-EN 61557-8 CEI-EN 61326-1 Peso 200g Ambiente Grau de protecção IP IP40 frontal com tampa Terminais IP20 Umidade relativa 5...90% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+70 °C Opções Porta de comunicação RS485 Modbus
