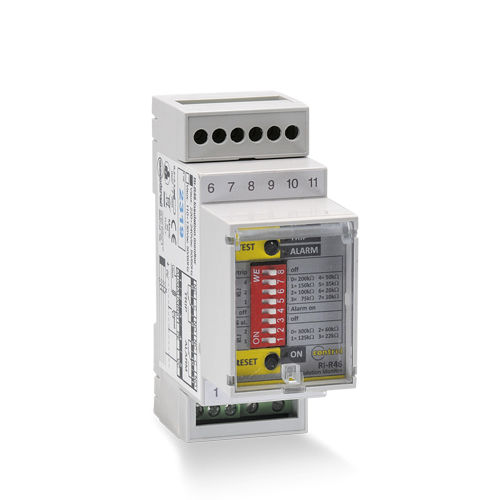

Controlador de isolamento para rede CA RI-R46

RI-R46 Dispositivos de monitoramento de isolamento para detecção de falhas Rede de TI 440 VCA com TRIP e ALARM threshold Dispositivos de monitoramento de isolamento para rede de detecção de falhas até 440 VCA, reset automático ou manual, limiar de disparo e alarme, 2 relés padrão ou à prova de falhas Introdução Alcance RI Nome do produto RI-R46 Tipo de produto Dispositivo de monitorização do isolamento Aplicação Proteção de plantas de produção Proteção do motor Proteção de linhas de transformação Sistema de aterramento TI Características técnicas Tensão de rede 440 VCA Alimentação auxiliar 230 VCA Consumo de energia 2 VA Tipo de medição Resistência de isolamento da rede Limiar de intervenção TRIP: 10...200 kOhm (por microinterruptor seleccionável) Atraso de intervenção < 5 s Corrente de medição 0,1 mA (máx.) Impedância interna 250 kOhm Função de teste Local Comutação da saída 1 (TRIP) padrão ou à prova de falhas 5 A (240 VCA) LED verde de sinalização local (power ON) LED Amarelo (ALARME) LED vermelho (TRIP) Modo de montagem Trilho DIN 2 módulos Normas CEI-EN 61010-1 CEI-EN 61557-8 CEI-EN 61326-1 Peso 200g Ambiente Grau de protecção IP IP40 frontal com tampa Terminais IP20 Umidade relativa 5...90% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+70 °C
