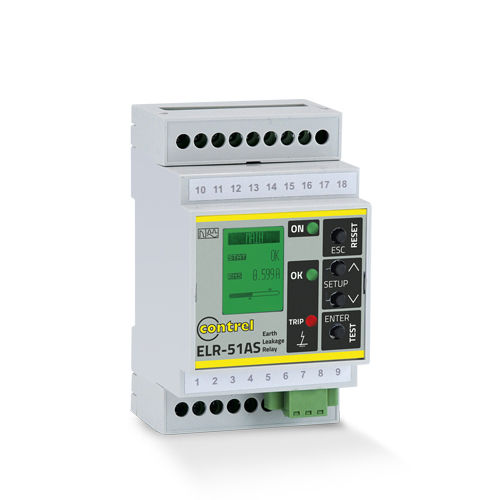

Relé de proteção de fuga à terra ELR-51AS

de correnteCACC

ELR-51AS Relé de proteção de corrente residual. Relés de trava. Diário de eventos. RS485 Modbus. Função de memória TRIP. Relé diferencial de terra com entrada de sensor toroidal associada, mede a corrente de fuga em uma instalação elétrica para detectar níveis que possam ser prejudiciais. Ideal para proteção ou alarme, o produto oferece múltiplas configurações. 2 saídas de relé (biestáveis) cada uma com 1 contato de comutação. RS485 e egrave; disponível. A memória não-volátil mantém o estado de disparo do relé. Introdução Alcance ELR Nome do produto ELR-51AS Tipo de produto Relé de protecção de corrente residual Compatibilidade dos sensores de corrente Sensor de corrente de fuga à terra CT-1 Características técnicas Aplicação Relé de proteção de corrente residual Tensão de alimentação 110-230 VAC 50/60Hz 24/48 VAC/DC (opcional) Consumo de energia 6 VA Tipo de visor LCD retroiluminado (TRIP vermelho) Backlight LCD (ALARME amarelo) Tipo de medição True RMS Medição interna de corrente de falta à terra Ajuste de fuga residual de terra 0,030...5 A Ajuste do tempo de fuga residual de terra 20...500 ms Ajuste do limiar do alarme 50...90% Classe de protecção contra fugas de terra Typo A super imunizado Filtro 3º filtro harmónico seleccionável Função de teste Local Teste remoto Relés de saída 2 independentes (relé de trava) 5 A (240 VCA) Configurável normalmente desenergizado ou energizado Função MEMÓRIA A memória não volátil retém o estado de disparo do relé. Se disparado, e a tensão de alimentação desaparecer, o ELR-51AS permanecerá disparado na alimentação, com o relé de disparo energizado e o LED TRIP aceso, até ser reinicializado. Indicações do display LED verde (energizado) LED vermelho (TRIP) LED OK (Sistema saudável) Porta de comunicação RS485 (opcional) Protocolo de comunicação Modbus a 4,8...
