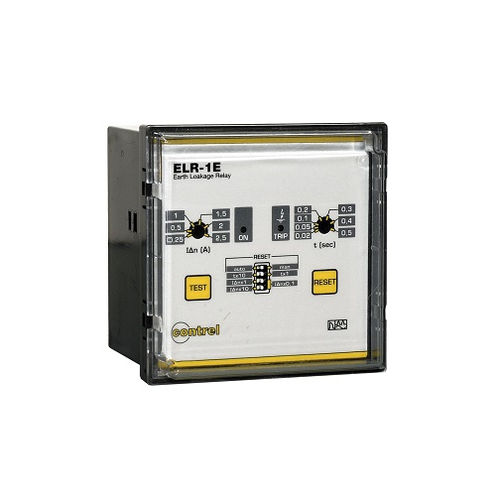

Relé de proteção de fuga à terra ELR-1E

1 NA/NF2 NA/NFCA

ELR-1E TC externa. 1 limiar de operação. Tempo de disparo e atraso ajustáveis. Relé de fuga à terra com 1 limiar de operação, montagem embutida. TC externa. Introdução Alcance ELR Nome do produto ELR-1E Tipo de produto Relé de protecção de corrente residual Compatibilidade dos sensores de corrente Sensor de corrente de fuga à terra CT-1 Características técnicas Aplicação Relé de proteção de corrente residual Tensão de alimentação 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (opcional) 12 VAC/DC (opcional) Consumo de energia 5,5 VA Tipo de medição Medição interna de corrente de falta à terra Ajuste de fuga residual de terra tipo 0,025...25 A Ajuste do tempo de fuga residual de terra tipo 0,02...5 s Classe de protecção contra fugas de terra Tipo A Função de teste Local Relés de saída 1 comutador (TRIP) 5 A (240 VCA) Indicações do visor LED verde (power ON) LED vermelho (TRIP) Modo de montagem Montagem embutida 96x96 mm Normas IEC/EN 61010 IEC/PT 61000-6-2PT IEC/PT 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anexo M Peso 280g Ambiente Grau de proteção IP IP40 frontal Terminais IP20 Umidade relativa 5...90% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+80 °C Opções Tropicalização Tampa transparente IP65
