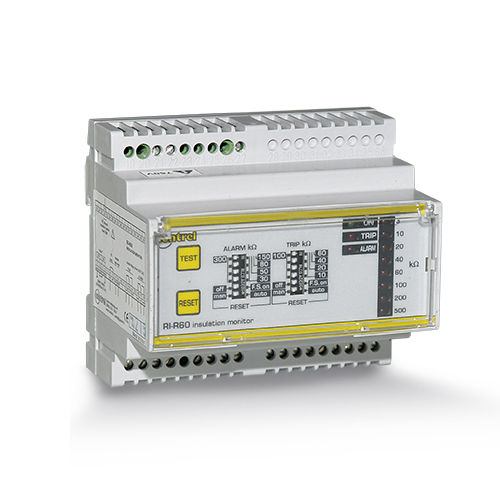

Dispositivo supervisor de isolamento para rede CA RI-R60

Dispositivo de monitoramento de isolação RI-R60 até 760 VAC. Trip e limiar de alarme. Dispositivos de monitoramento de isolamento para rede de detecção de falhas até 760 VCA Introdução Alcance RI Nome do produto RI-R60 Tipo de produto Dispositivo de monitorização do isolamento Aplicação Proteção de plantas de produção Proteção do motor Proteção de linhas de transformação Sistema de aterramento TI Características técnicas Tensão de rede 500...760 VAC a 50...60 Hz Alimentação auxiliar 110...230 VAC 50/60Hz Consumo de energia 5 VA Tipo de medição Resistência de isolamento da rede Limiar de intervenção Alarme: 30...300 kOhm Viagem: 10...100 kOhm Tempo de resposta < 5 s Corrente de medição 0,240 mA (máx.) Tensão de medição 48 VDC Impedância interna 200 kOhm Função de teste Local Teste remoto Comutação do relé de saída 2 (TRIP, ALARM) 5 A (240 VCA) LED verde de sinalização local (power ON) LED vermelho (TRIP) LED Amarelo (ALARME) Barra LED de nível de isolamento Modo de montagem Trilho DIN 6 módulos Normas CEI-EN 61010-1 CEI-EN 61557-8 CEI-EN 61326-1 Peso 500g Ambiente Grau de protecção IP IP40 frontal com tampa Terminais IP20 Umidade relativa 5...90% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+70 °C
