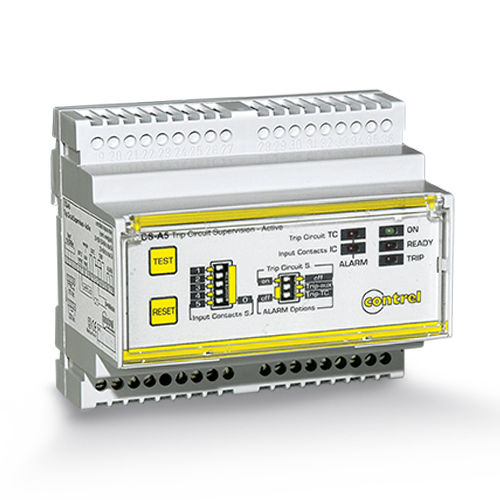

Relé de monitoramento de circuito de disparo TCS-A5

CACCpara trilho DIN

TCS-A5 Controle permanente com atuador do circuito de segurança Actuador para circuito de segurança conforme requerido pela CEI 64/8 Introdução Gama TCS Nome do produto TCS-A5 Tipo de produto Dispositivo para controle permanente dos circuitos de segurança com atuador para abertura do circuito de emergência Características técnicas Controle a tensão da rede 110...240 VAC/DC 20...60 VAC/DC (opcional) Tensão de alimentação 110...240 VAC 110 VDC (opcional) 24...48 VAC/DC (opcional) Potência no atraso 150 ms Consumo de energia 5 VA (máx) Atraso de activação de saída TRIP 150 ms Impulso de saída TRIP devido a falha de energia 100 ms Função de teste Local Função de reinicialização Local Remoto Relés de saída 2 comutadores (TRIP+SAFE, ALARM) 5 A (240 VCA) 0,3 A (110 VDC) 2 A (48 VDC) Indicações do visor LED verde(power ON) LED vermelho TRIP (intervenção de relé) LED vermelho ALARME (falha no circuito de saída) LED vermelho ALARME (falha no circuito de contato de entrada) LED vermelho READY (dispositivo pronto para activação de saída) Microswitches Ajuste do número de contactos de entrada controlados também para curto-circuito com resistências Ajuste dos modos de operação em condições de alarme e ativação/desativação do "circuito de disparo Modo de montagem Trilho DIN 6 módulos Normas EN 61010-1 EN 61551-1 EN 61326-1 EN 61326-2-4 CEI 64-8/464.1 64-8/465.5 64-8/537.4.3 Peso 500g Ambiente Grau IP de protecção IP40 na frente Terminais IP20 Umidade relativa 5...95% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+70 °C Opções Espansione circuiti sottocontrollo TCS-R6 dispositivo Modeloli disponibili Tensão de alimentação: 110...230 VAC | Vc: 100...240 VAC/DC Tensão de alimentação: 24...48 VAC/DC | Vc: 20...60 VAC/DC Tensão de alimentação: 110...230 VCA | Vc: 20...60 VCAC/DC Tensão de alimentação: 24...48 VAC/DC | Vc: 100...240 VAC/DC
