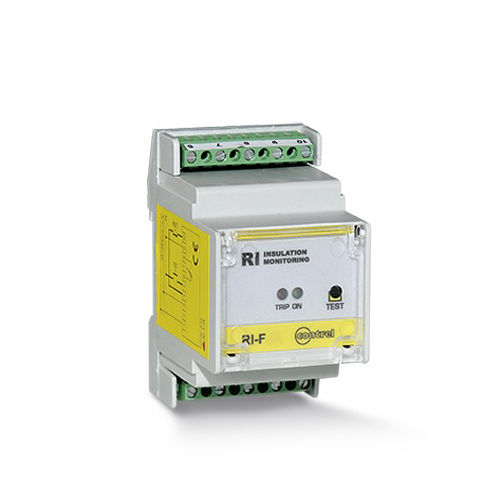

Dispositivo supervisor de isolamento para rede CA RI-F22

RI-F22 Dispositivo de monitoramento de isolamento de até 230 VCA com limite de disparo fixo Dispositivos de monitoramento de isolamento para rede de detecção de falhas até 230 VCA com limite de disparo fixo Introdução Alcance RI Nome do produto RI-F22 Tipo de produto Dispositivo de monitorização do isolamento Aplicação Proteção de plantas de produção Proteção do motor Proteção de linhas de transformação Sistema de aterramento TI Características técnicas Tensão de rede 230 VCA a 50...60 Hz Alimentação auxiliar 220...240 VAC 50/60Hz 110...125 VCA (opcional) Consumo de energia 3 VA Tipo de medição Resistência de isolamento da rede Limiar de intervenção Alarme: Fixo em 100 kOhm Atraso de intervenção 1 s Corrente de medição 0,1 mA (máx.) Tensão de medição 12 VDC Impedância interna 100 kOhm Função de teste Local Conversão da saída 1 (TRIP) 5 A (240 VCA) LED verde de sinalização local (power ON) LED vermelho (TRIP) Modo de montagem Trilho DIN 3 módulos Normas CEI-EN 61010-1 CEI-EN 61557-8 CEI-EN 61326-1 Peso 300g Ambiente Grau de protecção IP IP40 frontal com tampa Terminais IP20 Umidade relativa 5...90% Temperatura de funcionamento -10...+60 °C Temperatura de armazenamento -20...+70 °C
