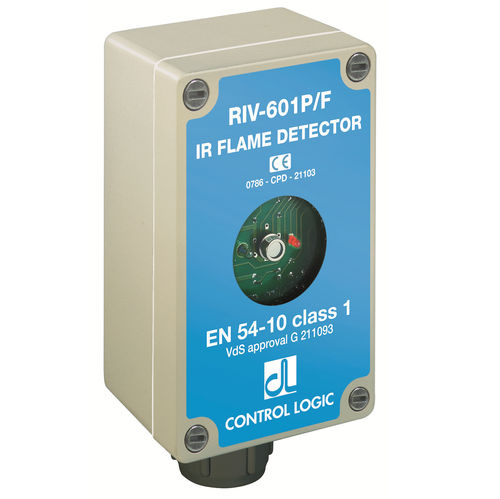

Detector de chama IR RIV-601P/F

IP66

Caixa estanque em alumínio fundido, grau de protecção IP 66 (pó e água pulverizada). À prova de explosão disponível com o modelo RIV-601P/FA. Tensão de alimentação 24VDC ±15% (20 a 28V). Consumo de corrente 13 mA em stand-by (0,25W), 50 mA em estado de alarme (max 1,5W incluindo 20 mA para teste). Díodo anti-inversão em +24V e + Teste (T+). Resposta espectral por infravermelhos de 1 a 3 microns. Sintonizado com a frequência de pulsação da chama (cintilação). Campo de visão de 90° cone. O detector pode ver fora do campo de visão ou indirectamente por reflexão, ou mesmo através de fumo, com uma sensibilidade reduzida. Sensibilidade 2-3% da distância, o que significa que a menor dimensão de chama detectável é de 2-3% da distância. Por exemplo, a 10 m, o tamanho da chama mais pequena é de 20 cm. A figura típica de cobertura é de 400 metros quadrados a 20 m de distância. Tempo de atraso do alarme definido para 5 segundos. Ajustável de 1 a 10 seg. Repor é automático. O detector acende 5 segundos após a chama ser iniciada. Assim que a chama pára, o detector volta a desligar-se. A lâmpada LED frontal acende em alarme. Pisca brevemente durante o teleteste. Saída no contacto do relé de comutação SPDT classificado 1A 30VDC. Outra saída no transistor NPN de colector aberto classificado 50mA 24VDC, que se acende baixo em alarme. Dispositivo "Teleteste" incorporado para a monitorização remota da capacidade do detector. Necessita de um 24VDC ±15% 20mA. Modulador incorporado. Quando o circuito de teleteste é alimentado, uma pequena lâmpada incandescente colocada perto do sensor começa a pulsar de modo a simular uma chama. Durante o teste, o detector liga-se durante meio segundo a cada 4 segundos. O teleteste pode ser controlado remotamente a partir do painel de controlo, ou pode ser ligado para uma operação contínua e automática.
