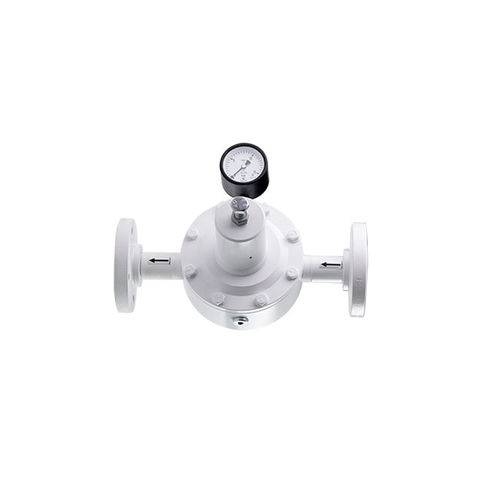

Válvula redutora de pressão M 3480 C

de diafragmade dosagempara cloro

a válvula redutora de pressão de cloro gasoso é utilizada para baixar a pressão não regulada do gás para uma pressão de gás de funcionamento estável. A válvula redutora de pressão assegura o funcionamento independente da pressão do regulador de vácuo e evita, em relação às mudanças de pressão e temperatura, a liquefação do gás cloro. GERAL A válvula redutora de pressão de cloro gasoso M 3480 C é utilizada para baixar a pressão não regulada do gás para uma pressão de gás de funcionamento estável. A válvula redutora de pressão assegura o funcionamento independente da pressão do regulador de vácuo e evita, em relação às mudanças de pressão e temperatura, a liquefação do gás cloro. PRINCÍPIO DE FUNCIONAMENTO Através do parafuso ajustável, o cone da válvula pode ser levantado acima da sede dentro de limites definidos, de modo que a pressão de operação possa ser ajustada para qualquer valor entre 2 e 3 bar para Cl2. As flutuações de pressão são compensadas pelo sistema de duplo diafragma com mola, para que a pressão de operação seja mantida constante (a um fluxo constante). Se a pressão de operação exceder o valor ajustado, o sistema de diafragma com cone de mola permite que a válvula feche. INSTALAÇÃO A válvula redutora de pressão de cloro gasoso é sempre montada em um sistema de cloro, portanto a instalação depende muito do sistema. Quando retirada da caixa de empanque, a válvula deve ser montada o mais rápido possível; em outro caso, deve ser armazenada em local seco. Nenhuma umidade deve entrar na válvula! Uma válvula tem duas flanges, é montada na linha de pressão do sistema de cloro gasoso com contra-flanges e aperta-se com parafusos.
