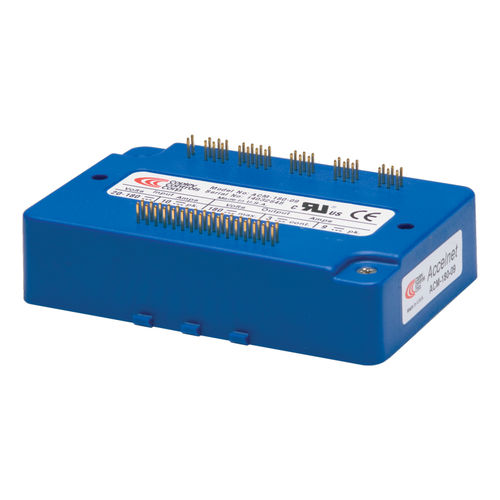

Servoconversor CC Accelnet ACM series

digitalRS-232CANopen

ACM é um servo drive digital que combina a rede CANopen com controle 100% digital de motores com ou sem escovas em um pacote de montagem de placa de PC com opções de potência para 30 Adc contínuos e 60 picos Adc de 20 Vdc a 180 Vdc. Além dos comandos de movimento CANopen, a Accelnet pode operar utilizando comandos de posição incremental de controladores de motores passo em formato Pls/Dir ou CW/CCW, assim como comandos em quadratura A/B de um codificador mestre, que podem accionar tabelas de cames ou ser engrenados para relacionar a posição do accionamento com a do codificador mestre. Especificações CORRENTE CONTÍNUA 6A CORRENTE DE PAIZAÇÃO 18A VOLTAGEM DE FORNECIMENTO 20-55 VDC DIMENSÕES 102 x 69 x 25 mm ENTRADAS DIGITAIS 10 SAÍDAS DIGITAIS 2 FEEDBACK Incremental, Salas Digitais INTERFACE DE COMANDO Passo/Direcção, Analógico, PWM MEIO AMBIENTE Comercial MODOS DE CONTROLE - Indexador, Ponto a Ponto, PVT - Camming, Gearing, Posição/Velocidade/Torque INTERFACE DE COMANDO - CANopen - ASCII e E/S discreta - Comandos passo-a-passo - ±10 Vdc posição analógica/Velocidade/Torque - Comando PWM Velocidade/Torque - Codificador mestre (Engrenagem/Camming) COMUNICAÇÕES - CANopen - RS-232 FEEDBACK - Codificador Digital Quad A/B/X - Codificador secundário - Resolver sem escovas (-R opção) - Salas Digitais E/S - DIGITAL - 10 entradas, 2 saídas DIMENSÕES: MM [IN] - 102 x 69 x 25 [4,0 x 2,7 x 1,0] DESCRIÇÃO Accelnet é um servo drive digital que combina a rede CANopen com controle 100% digital de motores com ou sem escovas em um pacote de montagem em placa de circuito impresso com opções de potência de 30 Adc contínuos e 60 Adc de pico e fontes de alimentação de 20 Vdc a 180 Vdc.
