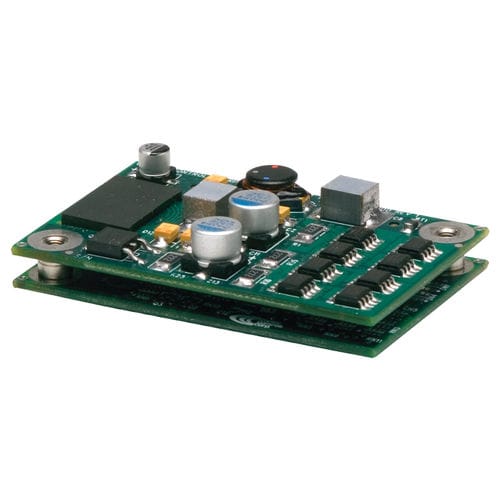

Servoconversor CC Accelnet ACK series

digitalCANopenRS-232

O Accelnet Micro Module é um servo drive digital que combina a rede CANopen com o controle 100% digital de motores com ou sem escovas em um pacote de montagem de placa de PC. As opções de potência incluem até 15 Adc contínuos e 30 Adc de pico de 14 a 90 Vdc. Usado como acionamento autônomo, o Accelnet Micro Module pode operar usando comandos de posição incremental de controladores de motor passo a passo em formato Pulse/Direction ou CU/CD, assim como comandos em quadratura A/B de um codificador mestre. O controle de torque ou velocidade pode ser a partir de sinais digitais PWM, ou analógicos ±10V. Especificações CORRENTE CONTÍNUA 3A CORRENTE DE PAIZAÇÃO 6A VOLTAGEM DE FORNECIMENTO 14-55 VDC DIMENSÕES 63.5 x 40,6 x 21,1 mm ENTRADAS DIGITAIS 10 SAÍDAS DIGITAIS 3 FEEDBACK INTERFACE DE COMANDO Passo/Direcção, Analógico, PWM MEIO AMBIENTE Comercial Modos de Controlo - Indexador, Ponto a Ponto, PVT - Camming, Engrenagem, Posição, Velocidade, Torque Interface de Comando - CANopen/DeviceNet - ASCII e E/S discreta - Comandos passo-a-passo - Comando ±10V posição/velocidade/torque - Comando PWM velocidade/torque - Codificador mestre (Engrenagem/Camming) Comunicações - CANopen/DeviceNet - RS232 Comentários - Codificador Digital Quad A/B - Codificador secundário - Salas Digitais - Resolvedor (-R opção) E/S - Digital - 10 entradas, 3 saídas Dimensões: mm [pol.] - 63,5 x 40,6 x 21,1 [2,50 x 1,60 x 0,83] DESCRIÇÃO O Accelnet Micro Module é um servodrive digital que combina rede CANopen com controle 100% digital de motores com ou sem escovas em um pacote de montagem de placa de PC com opções de alimentação para 15 fontes de alimentação Adc contínuas e 30 picos Adc de 14 a 90 Vdc. O Accelnet Micro Module opera como dispositivo de controle de movimento usando o protocolo CiA 402 sob o CANopen DS-301 V4.
